相机

移动方式和一般设置

相机设置在 相机(物体数据) 选项卡下 Properties 面板指定。

_images/camera_setup.png

相机移动方式 > 移动方式

摄像机控制模式:

  • 目标

    默认摄像机围绕一个固定点(目标)旋转。中心点的位置可以改变(见 相机摇动)。

  • 眼睛

    Eye 模式允许以第一人称视角旋转和平移。

  • 悬停

    Hover 模式,相机将平行于水平面移动。通过使用附加的限制,可以创建一个相机指向中心点的平滑移动路径。

  • 静态

    Static 模式下,相机可以通过动画或通过API调用移动。

看向光标 > 目标位置

Target 模式可用。这是在相机中心点的位置。该 看向Cursor 按钮将当前的3D光标位置复制到该值。

景深

景深 章节中描述。

相机速度设置现在是特优

相机移动方式 > 相机速度 > 移动速度

提供 目标眼睛悬停 型相机。设置摄像机平移的速度。可能的值区间: \(\left[0,\ \infty \right)\) 。默认值是 1。

相机移动方式 > 相机速度 > 旋转速度

提供 目标眼睛悬停 型相机。设置摄像机平移的旋转速度。可能的值区间: \(\left[0,\ \infty \right)\) 。默认值是 1。

相机移动方式 > 相机速度 > 缩放速度

提供 目标悬停 型相机。设置摄像机接近中心点的速度。可能的值区间: \(\left[0,\ 0.99\right]\) 。默认值是 0.1。

限制摄像机的运动

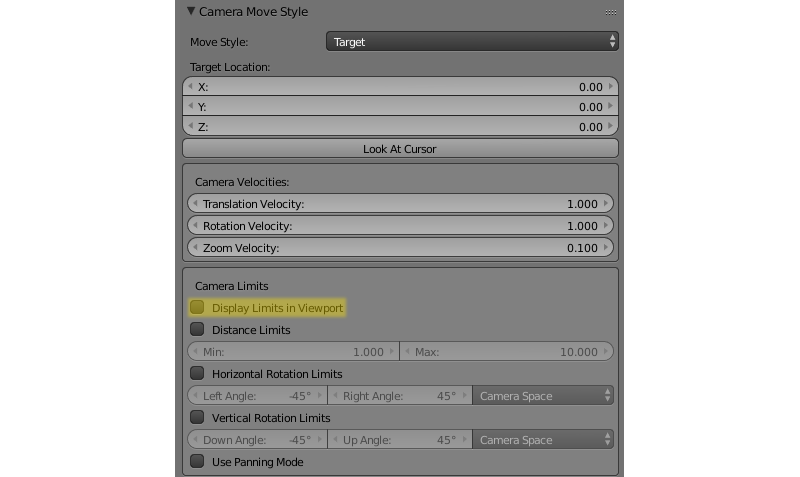

有几种限制/改变摄像机运动的设置。它们组合为 相机限制.

_images/camera_limits.png

相机限制可以直接在Blender视图查看,如果 Display Limits in Viewport 参数已启用。

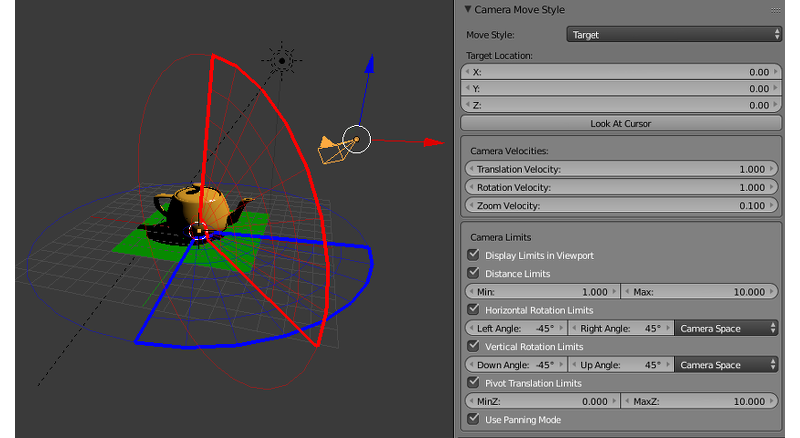

目标类型相机

_images/camera_limits_target.png
相机移动方式 > 相机限制 > 距离限制

从相机到中心点设置最小和最大距离。允许值: 最小 \(\le\) 最大. 默认值: 最小 = 1, 最大 = 10. 默认情况下禁用。

相机移动方式 > 相机限制 > 水平旋转限制

限制摄像头水平(围绕在Blender的Z世界轴)对点的转动。旋转沿 左角右角 值之间的圆的弧进行。旋转弧对应于从 左角右角 逆时针运动。默认值:左角= -45°直角= 45° 。默认情况下禁用。

相机移动方式 > 相机限制 > 垂直旋转限制

限制摄像头水平(围绕在Blender的Z世界轴)对点的转动。旋转沿 左角右角 值之间的圆的弧进行。旋转弧对应于从 左角右角 逆时针运动。默认值:左角= -45°直角= 45° 。默认情况下禁用。

相机移动方式 > 相机限制 > 中心点移动限制

限制摄像机的中心点移动。默认值: 最小Z = 0, 最大Z = 10. 在视口中不渲染。

相机移动方式 > 相机限制 > Use Panning Mode

使相机平移。

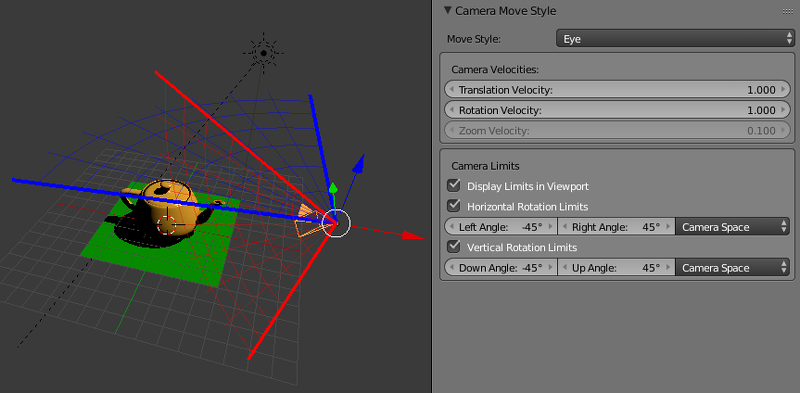

眼类型相机

_images/camera_limits_eye.png
Blend4Web > Horizontal Rotation Limits

限制摄像头水平(围绕在Blender的Z世界轴)对点的转动。旋转沿 左角右角 值之间的圆的弧进行。旋转弧对应于从 左角右角 逆时针运动。默认值:左角= -45°直角= 45° 。默认情况下禁用。

相机移动方式 > 相机限制 > 垂直旋转限制

限制垂直(在Blender的局部X轴)摄像头围绕对应点转动。旋转沿 向下角向上角 值之间的圆的弧进行。旋转弧对应于逆时针运动从 向下角最多角 。默认值:下角= -45°上角= 45°。默认情况下禁用。

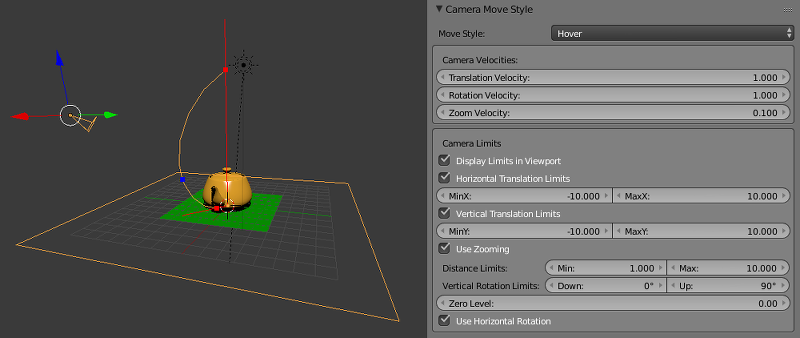

悬停类型相机

_images/camera_limits_hover.png
相机移动方式 > 相机限制 > 水平移动限制

沿着Blender的世界X轴支点的限制运动。允许值:Min \(\le\) Max. 默认值: MinX = -10, MaxX = 10. 默认情况下禁用。

相机移动方式 > 相机限制 > 垂直移动限制

沿着Blender的世界X轴支点的限制运动。允许值: Min \(\le\) Max. 默认值: MinY = -10, MaxY = 10. 默认情况下禁用。

相机移动方式 > 相机限制 > Use Zooming

允许用户从中心点点调整摄像机的焦距和缩小。如果禁用此参数,相机将始终保持在离支点的距离固定。默认情况下禁用。

相机移动方式 > 相机限制 > 距离限制

设置最小和最大距离从相机到摄像机的视图方向与水平基准面(默认情况下Blender的世界XOY平面)之间的交点。允许值: Min \(\le\) Max. 默认值: Min = 1, Max = 10. 默认情况下禁用。

相机移动方式 > 相机限制 > 垂直旋转限制

限制抬高相机的角度(摄像机的视线与水平面之间的夹角可能的取值区间: \(\le\) Down \(\le\) Up \(\le\) 90°. 默认值: Down = 0°, Up = 90°.

相机移动方式 > 相机限制 > Zero Level

基准面和坐标原点之间的距离。默认设置为零。

如果 Blend4Web>使用Zooming 设置打开,同时设置距离和倾斜角度的限制,在垂直平面以限定在相机移动路径。

设置不正确的距离或仰角限制将禁用此参数。

相机移动方式 > 相机限制 > Use Horizontal Rotation

允许摄像头在Blender的XOY平面对着中心点旋转。默认情况下启用。

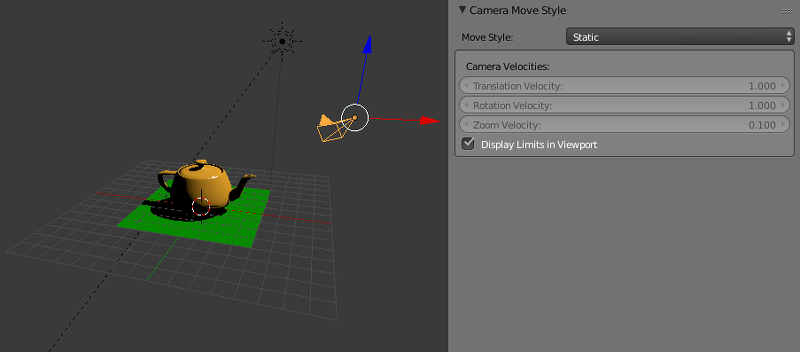

静态相机

_images/camera_limits_static.png

这种类型的相机不具有限制,因为它不能直接由用户控制。


限制设置的特殊性

  • EYE/TARGET相机,交换 左/右下/上 值导致移动圆弧相反。

  • 当限制相机的水平和垂直旋转,则可在下列坐标空间之间进行选择:

摄像机空间

所有的角度是相对于初始相机位置和取向测量。

世界空间

水平角度是相对于世界空间Y轴测量;垂直角度是相对于世界空间中Blender的XOY平面上测量。

默认值:相机Space

水平限制目标相机的例子:

垂直限制目标相机的例子:

视口对齐

如果物体父级的相机的参数设置为 视口对齐 ,在 Object 面板下的 Relations 选项卡中。

_images/objects_viewport_alignment.png

使用这些设置,物体可以对齐到激活的摄像机,这样该物体将保持在屏幕同一个地方,无关摄影机的位置和转动。这是用于创建 UI 元素尤其有用。

_images/camera_viewport_alignment_example.png

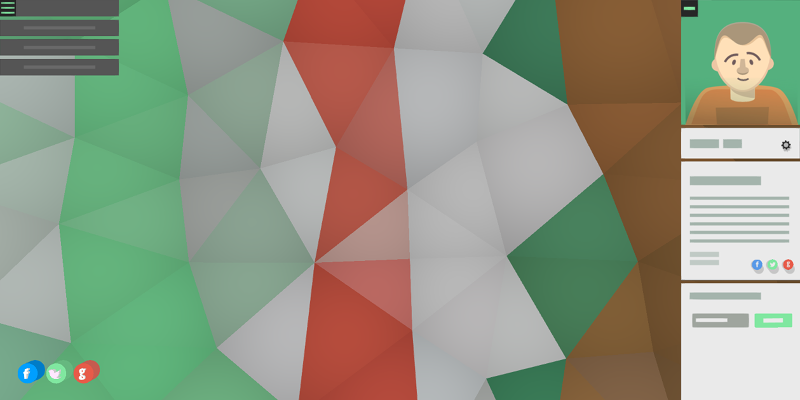

这张照片显示可以如何使用视区对齐选项的示例。

视口对齐

此参数启用和禁用以下的所有参数。默认情况下禁用它。

对齐

此参数指定物体将与屏幕的哪一侧的对齐方式。它可以具有下列值之一。

  • Top-Left - 将物体对齐到视口的顶部左上角。

  • Top - 将物体对齐到视口的顶部。

  • Top-Right - 将物体对齐到视口的顶部右上角。

  • Left - 将物体对齐到视口的左边。

  • Center - 将物体对齐到视口的中央。

  • Right - 将物体对齐到视口的右侧。

  • Bottom-Left - 将物体对齐到视口的底部左侧。

  • Bottom - 将物体对齐到视口的底部。

  • Bottom-Right - 将物体对齐到视口的底部右边。

默认值为 Center.

距离

此选项指定对齐的物体和相机之间的距离。默认设置为 10。

适合相机

按下此按钮,你可以使对齐的物体看起来在引擎中和Blender视口同样方式显示。它可以用于预览对齐结果。

相机控制API

详细的API模块文档:link.

照相机的位置和其空间取向是由控制模式来定义。在 EYETARGETHOVER 模式,控制方式有若干限制:例如,相机的垂直轴总是沿着世界Y轴对齐,并且相机一直对焦到中心点。 STATIC 模式相机有没有这样的限制,这使得它更适合当你需要更完整的控制的情况下 ,如程序动画。

相机控制主要功能都位于 camera 模块。其中一些(针对特定控制模式)的有哪些用适当的前缀开头的名字:static_eye_target_hover_ 。其它功能可在任何模式下使用。

控制模式设置

若要更改控制模式,完全定义相机的行为,可以使用以下方法: static_setup(), eye_setup(), target_setup()hover_setup(). 这些方法接收一个包含一组可选的参数的物体,可以用于设置相机的位置、 旋转、 可用的限制,等等。

var camera = m_scenes.get_active_camera();
var POS = new Float32Array([1,1,1]);
var LOOK_AT = new Float32Array([0,0,0]);
var EYE_HORIZ_LIMITS = { left: Math.PI/4, right: -Math.PI/4 };
var EYE_VERT_LIMITS = { down: -Math.PI/4, up: Math.PI/4 };
var TARGET_DIST_LIMITS = { min: 1, max: 10 };
var HOVER_DIST_LIMITS = { min: 1, max: 10 };
var HOVER_ANGLE_LIMITS = { down: 0, up: -Math.PI/4 };
var HOVER_HORIZ_TRANS_LIMITS = { min: -5, max: 3 };
var HOVER_VERT_TRANS_LIMITS = { min: -1, max: 1 };

...

// setup STATIC camera by defining the new position and the new look-at point
m_cam.static_setup(camera, { pos: POS, look_at: LOOK_AT });

// setup STATIC camera by defining the new look-at point and keeping the existing position
m_cam.static_setup(camera, { look_at: LOOK_AT });

// setup STATIC camera by defining the new position and keeping the existing orientation
m_cam.static_setup(camera, { pos: POS });

// setup EYE camera with horizontal rotation limits
m_cam.eye_setup(camera, { pos: POS, look_at: LOOK_AT,
        horiz_rot_lim: EYE_HORIZ_LIMITS });

// setup EYE camera with vertical rotation limits
m_cam.eye_setup(camera, { pos: POS, look_at: LOOK_AT,
        vert_rot_lim: EYE_VERT_LIMITS });

// setup TARGET camera with distance limits and panning mode
m_cam.target_setup(camera, { pos: POS, pivot: LOOK_AT,
        dist_lim: TARGET_DIST_LIMITS, use_panning: true });

// setup HOVER camera on a fixed distance (without zooming) reltively to its pivot
m_cam.hover_setup(camera, { pos: POS, pivot: LOOK_AT });

// setup HOVER camera with zooming (distance + angle limits)
m_cam.hover_setup(camera, { pos: POS, pivot: LOOK_AT,
        dist_lim: HOVER_DIST_LIMITS, hover_angle_lim: HOVER_ANGLE_LIMITS });

// setup HOVER camera with translation limits
m_cam.hover_setup(camera, { pos: POS, pivot: LOOK_AT,
        horiz_trans_lim: HOVER_HORIZ_TRANS_LIMITS,
        vert_trans_lim: HOVER_VERT_TRANS_LIMITS });

// setup HOVER camera with horizontal rotation enabled
m_cam.hover_setup(camera, { pos: POS, pivot: LOOK_AT, enable_horiz_rot: true });

HOVER 模式的主要特征在于,距离和仰角范围限制在一个确定的 路径 来朝向中心点运动。相机会一直在这条路径上,所以其最终位置可能跟从 hover_setup() (基本的,它是投射到路径上) 方法返回的不一样。如果你需要设置相机的位置在一些路径,你可以使用 hover_setup_rel() 方法设置相对极限。

var camera = m_scenes.get_active_camera();
var POS = new Float32Array([1,1,1]);
var PIVOT = new Float32Array([0,0,0]);

...

// setup HOVER camera with maintaining the given camera position and
// ability to zoom-in and zoom-out equally
m_cam.hover_setup_rel(camera, { pos: POS, pivot: PIVOT, dist_interval: 2,
        angle_interval: Math.PI/4 });

当前相机模式可以通过检查 is_static_camera(), is_eye_camera(), is_target_camera(), is_hover_camera()get_move_style() 方法:

var camera = m_scenes.get_active_camera();

...

if (m_cam.is_static_camera(camera))
    console.log("STATIC camera!");

if (m_cam.get_move_style(camera) == m_cam.MS_EYE_CONTROLS)
    console.log("EYE camera!");

注解

如果您需要更改相机的行为的某些方面,你可以使用下面描述的方法。

平移和旋转

要旋转 STATIC 类型的相机,您需要使用 static_get_rotation()static_set_rotation() 方法。在这些方法中,旋转通过一个四元数来定义。

var camera = m_scenes.get_active_camera();

...

// rotation through a quaternion
var _quat_tmp = new Float32Array(4);
var old_quat = m_cam.static_get_rotation(camera, _quat_tmp);
var new_quat = m_quat.rotateX(old_quat, Math.PI/2, old_quat)
m_cam.static_set_rotation(camera, new_quat);

对于 EYETARGETHOVER 类型摄像机,旋转使用的是 球面坐标 使用 eye_rotate(), target_rotate(), hover_rotate()rotate_camera() 方法:

var camera = m_scenes.get_active_camera();

...

// rotate by given delta angles
m_cam.eye_rotate(camera, Math.PI/6, Math.PI/2);

// set absolute rotation in world space
m_cam.eye_rotate(camera, Math.PI/6, Math.PI/2, true, true);

摄像机的当前球面坐标可通过使用 get_camera_angles() 方法获得:

var camera = m_scenes.get_active_camera();
var _vec2_tmp = new Float32Array(2);

...

// get camera orientation in spherical coordinates
var angles = m_cam.get_camera_angles(camera, _vec2_tmp);
phi = angles[0];
theta = angles[1];

获取摄像机的位置可以通过获得使用 get_translation()set_translation() 方法。对于 TARGETHOVER 模式,这意味着整个模型,包括摄像机的位置和中心点同时移动。

var camera = m_scenes.get_active_camera();
var _vec3_tmp = new Float32Array(3);

...

// get camera position
var pos = m_cam.get_translation(camera, _vec3_tmp);

// set new position
var new_pos = m_vec3.set(1, 0, 2, pos);
m_cam.set_translation(camera, new_pos);

其他相机移动方法:

注解

因为相机是一个场景物体 transform 模块方法也可以使用。但是,由于每个控制模式以不同的方式影响相机运动,结果可能不同于那些预期。

限制设置

相机限制可供 EYE, TARGETHOVER 类型相机。若要设置一个特定的限制,您需要使用特定的方法 ︰

眼睛

目标

悬停模式

eye_get_horizontal_limits() eye_set_horizontal_limits() eye_get_vertical_limits() eye_set_vertical_limits() target_get_distance_limits() target_set_distance_limits() target_get_horizontal_limits() target_set_horizontal_limits() target_get_vertical_limits() target_set_vertical_limits() target_get_pivot_limits target_set_pivot_limits hover_get_distance_limits() hover_set_distance_limits() hover_get_vertical_limits() hover_set_vertical_limits() hover_get_horiz_trans_limits() hover_set_horiz_trans_limits() hover_get_vert_trans_limits() hover_set_vert_trans_limits()
var camera = m_scenes.get_active_camera();
var _limits_tmp = {};
var EYE_HORIZ_LIMITS = { left: Math.PI/4, right: -Math.PI/4 };

...

// get limits
m_cam.eye_get_horizontal_limits(camera, _limits_tmp);

// set limits
m_cam.eye_set_horizontal_limits(camera, EYE_HORIZ_LIMITS);

限制存在检测可以通过 has_distance_limits(), has_horizontal_rot_limits(), has_vertical_rot_limits(), has_horizontal_trans_limits() and has_vertical_trans_limits() 方法获得.

注解

HOVER 模式下,相机总是有距离和仰角的限制。如果这些限制都没有设置,它们会自动计算锁定摄像头当前的位置相对中心点。

注解

已启用的相机限制可以影响它的位置和空间取向,由 API 函数设置。

角坐标计数

当用相机的API的工作(旋转,设置限制),各个角度都定义如下:

对于 TARGET / HOVER 相机:

对于 EYE 相机:
