照明、 阴影和背景

着色类型

照明（着色）取决于法线矢量的方向。支持标准Blender的阴影类型 ： Shading: Flat （面法线被使用），Shading: Smooth （插值顶点法线被使用）以及它们的组合。

_images/flat_smooth_shading.png

如果使用标准工具没法达到所需的效果，您可以使用 normals editor.

不同的阴影类型和使用法线编辑的结果：

_images/different_shadings_comparison.png

  1. 平面着色

  2. 光滑着色

  3. 平滑阴影 倒角

  4. 平滑阴影 倒角 编辑法线

用光源照明

一个场景可以有多个（但不小于一个）的不同类型的光源。

光源类型

支持下面的光源类型：

Point

光从一个点均匀传播与逐渐衰减四面八方。

Sun

光从一个无限平面在一个方向无衰减传播。

Spot

光从角度限制内的一个点传播时，并逐渐衰减。

Hemi

半球形。光线从无限半球传播无衰减。

光源设置

当选择了一盏灯在 Object Data 标签中修改设置。

_images/lighting_setup.png

Color

灯光颜色。默认值是（1.0，1.0，1.0）（即白色）。

Energy

辐射强度。缺省值为1.0。

Falloff

衰减型。该值导出，但引擎始终使用 Inverse Square. 它适用于 Point 和 Spot 光源类型。默认值是 Inverse Square.

Distance

衰减参数。它适用于 Point 和 Spot 光源类型。默认值是25.0。

Specular

创建镜面高光。默认情况下启用。

Diffuse

做漫反射着色。默认情况下启用。

Spot Shape > Size

锥角度。它适用于 Spot 光源类型。默认值是45度。

Spot Shape > Blend

模糊光斑边缘参数。它适用于 Spot 光源类型。默认值是0.15。

Dynamic Intensity

使用该光源，用于计算每天的时间。仅适用于 Sun 光源类型。默认情况下禁用。

Shadow > Shadow

使用这个光源计算影子。当多个光源存在应该被使用。默认情况下禁用。

Shadow > Clip Start

此参数指定离光源的距离，低于该值物体不产生阴影的距离。默认值为1.001。

Shadow > Clip End

此参数指定离光源的距离，超出后物体不产生阴影的距离。默认值是30.002。

环境照明（环境）

该引擎支持环境灯光模拟的3种方法。

  1. 平白光照明。

  2. 半球形的照明模式，即应当指定视野和天顶的颜色。物体会因为法线和方向填充这两种颜色组成的梯度色。

  3. 灯光使用 环境贴图 - 所谓的基于图像的照明。

请注意，环境照明使用了简化的模型，不考虑对象的相互遮挡。

激活

启用 World 选项卡上的 Environment Lighting 复选框。

_images/lighting_environment.png

设置

World > Environment Lighting > Energy

环境照明亮度。缺省值为1.0。

World > Environment Lighting > Environment Color

选择环境照明模拟的方法: White - 平照明，Sky Color - 半球模型，Sky Texture - 照明使用的 环境贴图 。默认值是白色。

World > Horizon Color 和 World > Zenith Color

如果选择了半球模型 (Sky Color) 可以通过 World > Horizon Color 和 World > Zenith Color 颜色选取器指定的地平线和天顶角变化的颜色。建议以激活 World > Blend Sky 选项为更好的颜色选择。

世界 > 使用节点 （Cycles）

如果启用此选项， Cycles 节点可以用于设置环境。默认为禁用。

世界 > 反射世界

如果启用此参数，则环境也会在反射中被渲染 （环境能由镜面反射）。默认为禁用。

世界 > 仅渲染反射

如果启用此参数，则将渲染环境的反射，而不是场景本身。默认为禁用。

环境贴图方法

要使用环境贴图进行环境照明：

  1. 启用 World 选项卡上的 Environment Lighting 复选框。

  2. 选择 环境照明>天空Texture。

  3. 从 World 选项卡转至 Texture 标签。

  4. 创建 环境贴图，加载相应的图像。

  5. 对于环境贴图选择 ENVIRONMENT_LIGHTING 或 BOTH 为 Export Options 面板上的 Sky Texture Usage 值（BOTH 选项，还可以使用该纹理作为 天穹材质).

_images/lighting_environment_texture.png

阴影

阴影对渲染最后的画面格外重要。它们所提供的观看者不仅与有关物体的轮廓的信息，也包含他们的高度和相对位置，光源位置等。

Blend4Web实现以下阴影渲染技术：级联阴影贴图（CSM）和软阴影（PCF）。

多达4个（或3如果SSAO启用）光源可以同时生成阴影。如果 阴影 参数为被超过4光源启用，阴影只能从其中4个中生成的。

_images/lighting_multiple_shadows.png

激活

  1. 在 Object 选项卡下启用 Shadows: Cast 复选框为物体 投射 阴影 。

  2. 在 Object 选项卡下启用 Shadows: Receive 复选框为物体 接收 阴影 。

  3. 确保在 Render 选项卡中的 Shadows 选项的值为 AUTO 或 ON。

注解

物体，其中带有 渐变的透明材质, 不投射阴影。

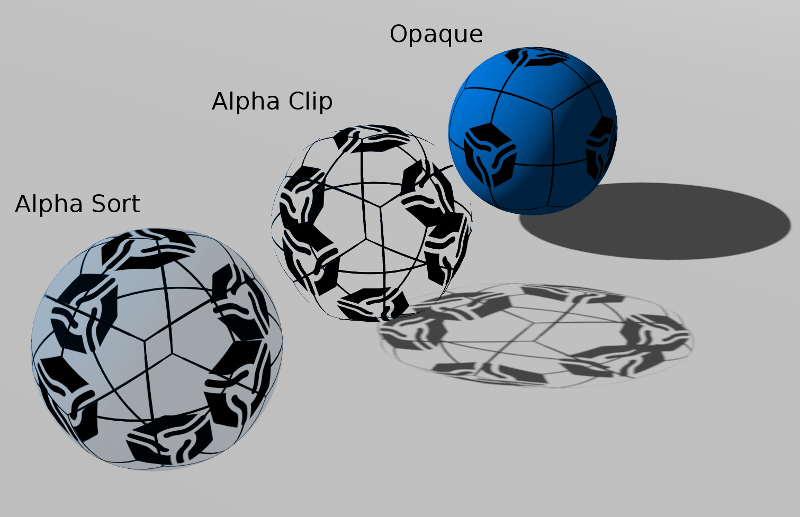

_images/alpha_shadows.png

设置

Direction

如果有多个光源，建议指定用于阴影计算确切的光源，选择灯光物体通过在 Object Data 面板的 Shadow > Shadow 复选框来启用。

Color

环境照明阴影颜色是由 环境光照 设置确定 。

下列附加设置位于 Render 标签的 Shadows 面板上：

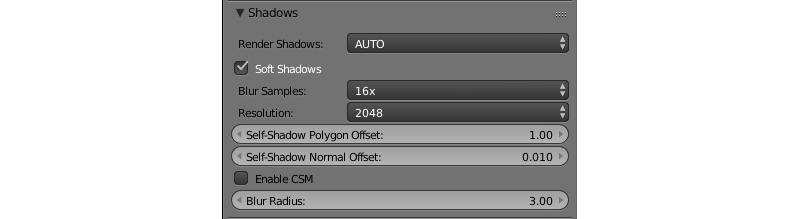

_images/lighting_shadow_settings.png
渲染阴影

启用和禁用阴影渲染。可设置 ON，OFF 和 AUTO。默认设置为 AUTO。

软阴影

此选项使平滑的阴影贴图。默认情况下启用。

分辨率

阴影贴图分辨率。默认值为 2048 x 2048px。

采样

用于平滑阴影贴图的样品数目。可用值为 4x, 8x 和 16x, 后者是默认值。

Self-Shadow Polygon Offset

相对于光源定向多边形移位系数。默认值是1。

Self-Shadow Normal Offset

沿法线移动多边形系数。默认值是0.010。

最后两个参数可以用于减少自阴影的瑕疵。这些瑕疵显示在同一时间投射和接收阴影的物体。Self-Shadow Polygon Offset 参数是更有效的对抗的多边形的内部区域瑕疵，虽然’ Self-Shadow 法线抵消 ‘ 是更好地为边界地区。上述两个参数导致阴影扭曲，因此，我们建议让他们尽可能低的水平。

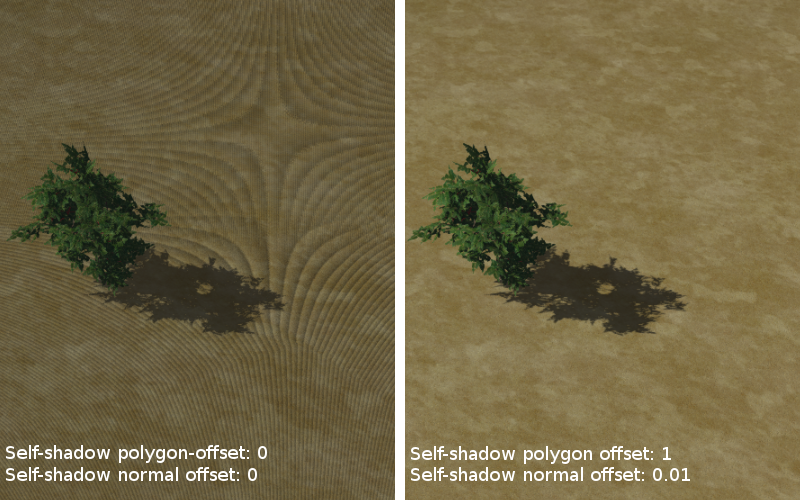

_images/self_shadow_artifacts.png

注解

从 Point 光源生成的阴影方法与从 Spot 光源的相同，预计由源的 Rotation 参数指定只在一个方向投影。


Enable CSM

激活的级联阴影模型的使用;显示附加选项。默认情况下禁用。如果 Shadow 设置一个以上的光源启用将无法工作。 Point 和 Spot 式光源只支持一个阴影级联。

此选项允许下面的阴影生成类型之间进行选择：

  • 它使用一个单一的优化阴影贴图为整个场景通用模型 (Enable CSM 已关闭）。

  • 阴影级联 (Enable CSM 被接通）。

Blur Radius

设置软化阴影模糊比例。默认值是3。零值会产生硬阴影。

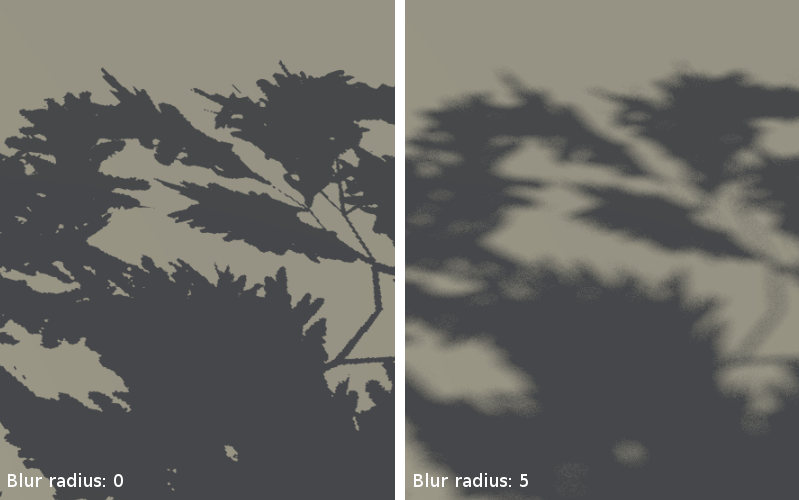

_images/blur_radius.png

软化的阴影可以提高视觉质量和真实感。使用基于图像的技术，这是尤其明显的低分辨率的阴影贴图时，他们隐藏不可避免的齿形的边缘。经常使用软化阴影允许降低分辨率没有实质的质量损失。

通用阴影

此选项适合很小场景与数量有限的物体。通过优化应用这样的场景，可以用级联阴影达到更好的阴影质量。此外，此选项是简单和快速的设置，而使用单个阴影贴图极大地提高了性能。

级联阴影

注解

这些设置只支持 Sun 光源。级联对其他类型的光源关闭。

为提供可接受的阴影质量，同时也为覆盖了相当大的空间是需要影子生成 （级联） 使用多个阶段。因此，最好的质量级联位于靠近观察者，而最坏的质量级联的距离较远。这个选项适合中到大的场景，例如游戏关卡。

如果启用下列扩展设置会显示：

_images/lighting_cascades.png

CSM Number

阴影级联的数量。从1至4个级联的支持。默认值是1。

CSM First Cascade Border

第一梯级的大小。默认值是10.0。

CSM Last Cascade Border

最后级联大小。默认值是100.0。

中间级联的尺寸在两个上述参数之间内插。

注解

记住当设置阴影时，级联尺寸越大，内部的阴影细节越少越差。另一方面，降低 CSM First Cascade Border 参数使得靠近相机的级联缺乏细节。降低 CSM Last Cascade Border 参数强制在靠近相机的距离里阴影消失。然而，当使用软阴影时，由于边缘模糊的原因整体质量将得到改善。

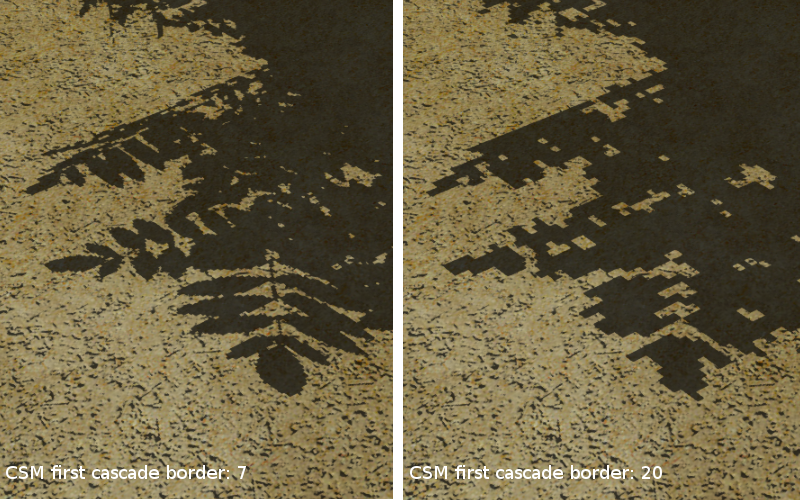

_images/csm_cascade_distance.png

CSM First Cascade Blur Radius

模糊比用于第一级联。默认值是3。零值会产生硬阴影。

CSM Last Cascade Blur Radius

模糊比用于最后级联。默认值是1.5。零值会产生硬阴影。

中间级联的模糊半径两个上述参数之间内插。

注解

我们建议开始设置与第一梯级软化阴影（使用 CSM First Cascade Blur Radius) ，然后进行其他级联（使用 CSM Last Cascade Blur Radius) 。通常，最后一个级联可能比第一个需要更少的模糊。这可能是必要的，由于低分辨率以防止在最后一个级联的阴影太褪色，。这也减少了不良自阴影假象。

Fade-out Last Cascade

平滑消失在最后一个级联。默认情况下启用。

Blend Between Cascades

平滑的级联之间的界限。默认情况下启用。

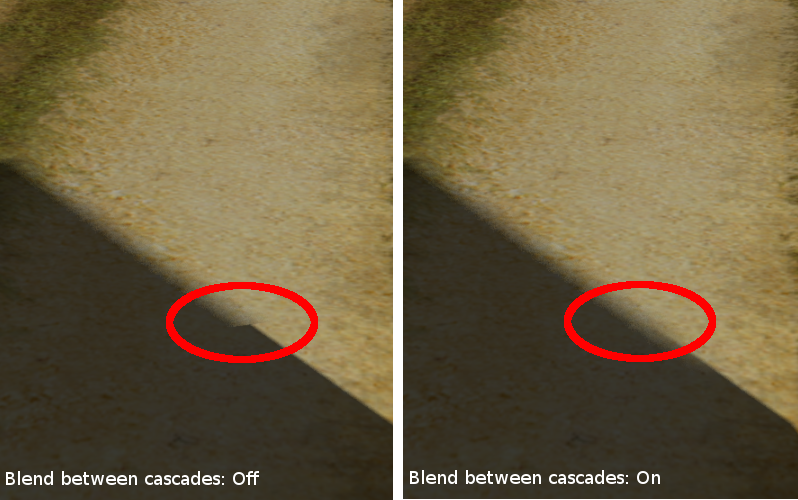

_images/blend_between_cascades.png

背景

您可以通过以下方式更改背景：

  1. 启用 World > Render Sky, 然后在Blender的 World 选项卡下设置 Horizon Color 和 Zenith Color 。

  2. 把整个场景放入一个（例如一个立方体或球体）法线指向内部模型的里面，带材料和一个可选的纹理。

  3. 在相机前放置一个带一个可选的纹理的材质的面。设置父级为相机。如果需要，调整到这个表面的距离，相机开始和结束剪切平面。

_images/parented_background.png

  1. 使用 skydome.

  2. 建立程序产生 大气.

  3. 用 config.set() 方法设置引擎的 background_color 参数。请注意，Blender的 World 选项卡下的 World > Render Sky 必须被禁止。这个值被用作WebGL的 clearColor() 方法的参数。对于正确的结果，建议将WebGL的背景透明度关闭（alpha 参数）。这样的配置在默认情况下引擎的标准网络播放器使用。

    var m_cfg = b4w.require("config");
var m_main = b4w.require("main");

// gray
m_cfg.set("background_color", new Float32Array([0.224, 0.224, 0.224, 1.0]));
m_cfg.set("alpha", false);

m_main.init(...);

  4. 您可以在 canvas 元素之后使用任何HTML内容，作为背景进行渲染。要做到这一点，激活WebGL的背景透明度（ alpha 参数）。请注意，Blender的 World 选项卡下的 World  > Render Sky 必须禁止。想要正确的结果，建议设置完全透明的黑色背景色。这样的配置在Blend4Web SDK的 场景查看器 默认情况下使用。

    var m_cfg = b4w.require("config");
var m_main = b4w.require("main");

m_cfg.set("background_color", new Float32Array([0.0, 0.0, 0.0, 0.0]));
m_cfg.set("alpha", true);

m_main.init(...);

    参见

    alpha合成
