Аддон

Локальный сервер разработки

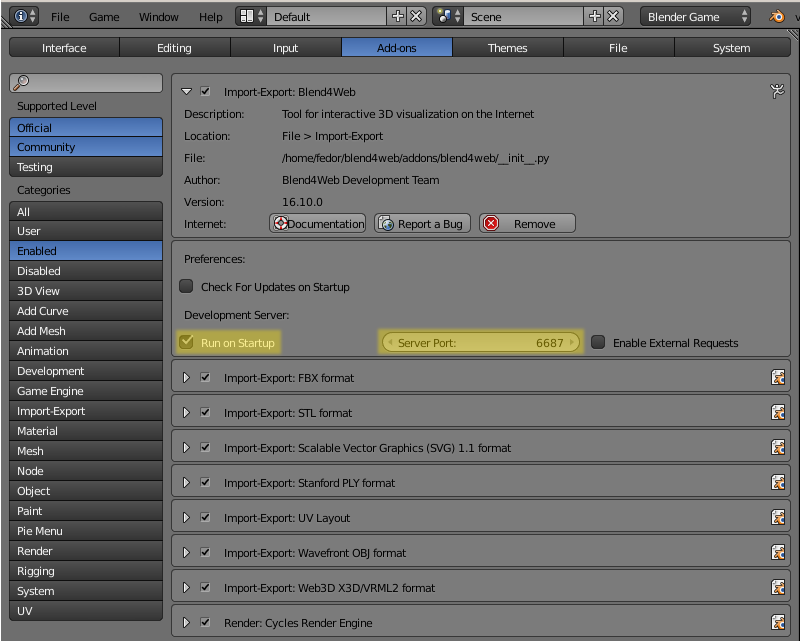

Настройки локального сервера разработки находятся в меню File > User Preferences... (горячие клавиши Ctrl-Alt-U). Здесь можно изменить номер порта, используемый при создании локального сервера разработки (6687 по умолчанию), или включить автоматический запуск сервера при запуске Blender’a: для этого достаточно включить опцию Run on Startup в настройках аддона.

_images/addon_server_setup.png

После изменения настроек локального сервера разработчика требуется перезапуск Blender’a.

Имеется возможность сделать локальный сервер доступным из внешней сети. Для этого достаточно включить свойство Enable External Requests.

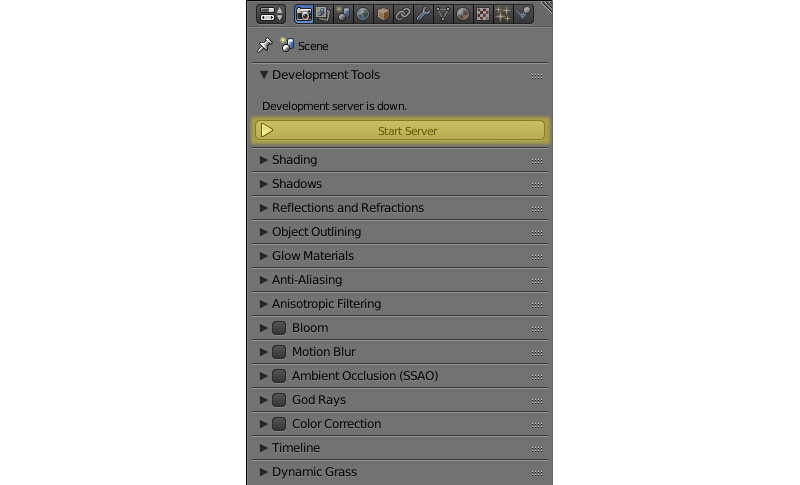

Если не был настроен автоматический запуск сервера, то его можно стартовать вручную по кнопке Start Server во вкладке Render, на панели Developement Tools:

_images/addon_development_server_start.png

Примечание

Если путь к Blend4Web SDK не был указан, запуск локального сервера невозможен. При этом вместо кнопки Start Server будет выведено соответствующее сообщение.

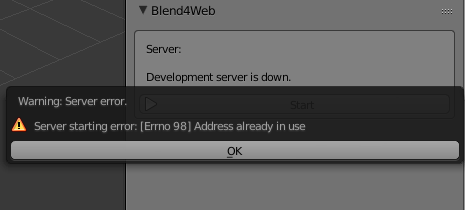

В случае ошибки запуска сервера будет показано окно с описанием причины:

_images/error.png

Чаще всего ошибка возникает из-за того, что указанный серверу адрес уже используется другим приложением.

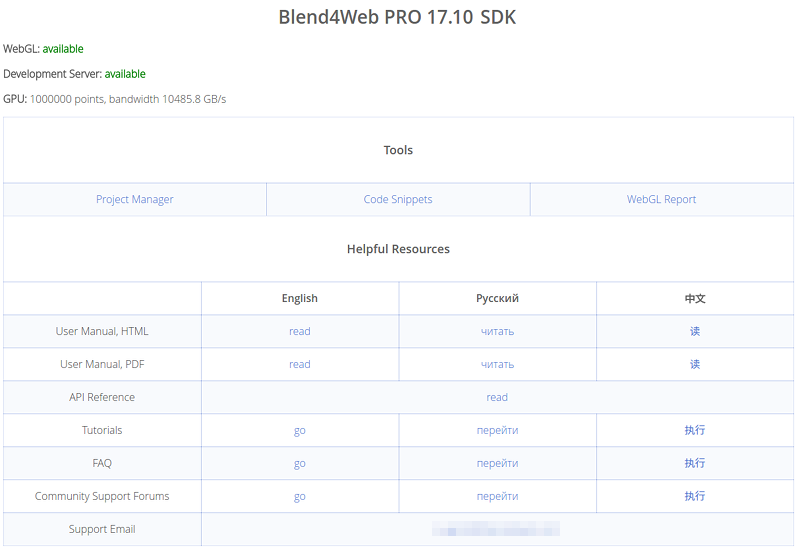

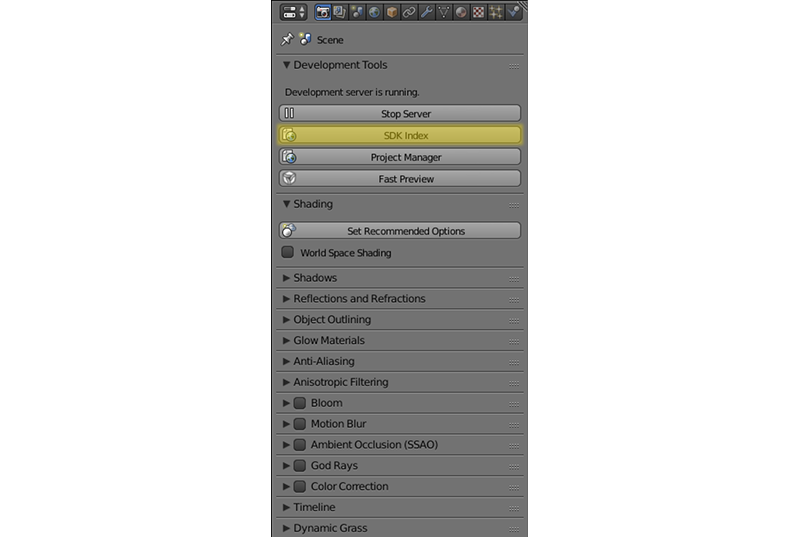

Нажмите кнопку SDK Index для запуска в браузере обзорной веб-страницы Blend4Web SDK, доступной по адресу http://localhost:6687.

_images/server_open.png

При этом будет автоматически запущен браузер, используемой в операционной системе по умолчанию.

Кнопка Project Manager открывает менеджер проектов.

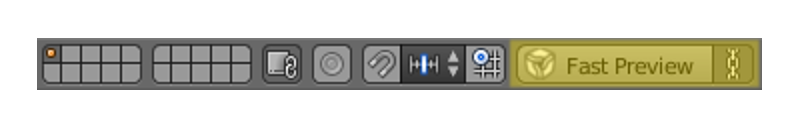

Кнопка Fast Preview вызывает просмотрщик сцен и загружает в него сцену, открытую в Blender на данный момент.

Сервер может быть остановлен по нажатию на кнопку Stop Server. Сервер также прекращает работу при закрытии программы Blender.

Запуск просмотрщика сцен и демо-приложений

На обзорной странице имеются ссылки для запуска просмотрщика сцен и демо-приложений. Для их запуска необходим браузер с поддержкой WebGL.

_images/setup_sdk_index.png

Примечание

Если приложения SDK не отображаются корректно, или появляются сообщения об ошибках, необходимо предпринять действия, описанные в разделе Проблемы при запуске движка.

Форматы экспорта

После того, как сцена закончена, её нужно преобразовать в формат, понятный движку Blend4Web.

На сегодняшний день поддерживаются два формата экспорта: JSON и HTML.

JSON

При экспорте в этот формат создаётся файл .json (JavaScript Object Notation), в котором хранятся экспортируемые структуры данных и ссылки на внешние ресурсы (изображения, звуки и пр.), а также файл .bin, хранящий массивы данных моделей в бинарном формате.

Если медиаресурсы запакованы в blend-файл, при экспорте они будут извлечены и размещены в каталоге проекта (внутри каталога SDK). При этом таким файлам будут автоматически присвоены имена (отличные от исходных), что может затруднить дальнейшую работу с ними.

Ресурсы рекомендуется размещать в отдельной директории внутри каталога SDK, например deploy/assets/имя_проекта.

Примечание

В соответствии с требованиями безопасности, сервер разработки имеет доступ только к каталогу SDK. Если медиаданные расположены в другом каталоге, сервер не сможет подключить их при экспорте (даже если в самом Blender они работают нормально).

Пути к внешним ресурсам должны быть относительными. Если это не так, следует выполнить команду File > External Data > Make All Paths Relative, иначе могут возникнуть проблемы с открытием файлов на других компьютерах.

Это основной формат для сложных проектов, которые могут включать несколько сцен и требуют написание программного кода на JavaScript. Работа с проектом описана в соответствующем разделе.

HTML

При экспорте в этот формат все ресурсы сцены упаковываются в один файл, имеющий расширение HTML. HTML-файл включает не только сцену, но и текстуры, звуки, сам движок Blend4Web и стандартный веб-плеер. Такой файл может быть воспроизведен на любом компьютере или мобильном устройстве, имеющем браузер с поддержкой WebGL.

HTML-файлы не могут применяться для дальнейшей разработки, но и не требуют никаких дополнительных действий для запуска. Этот формат рекомендуется применять для относительно простых проектов небольшого размера.

Однако следует заметить, что HTML-приложения не поддерживают следующие возможности:

Опции экспорта

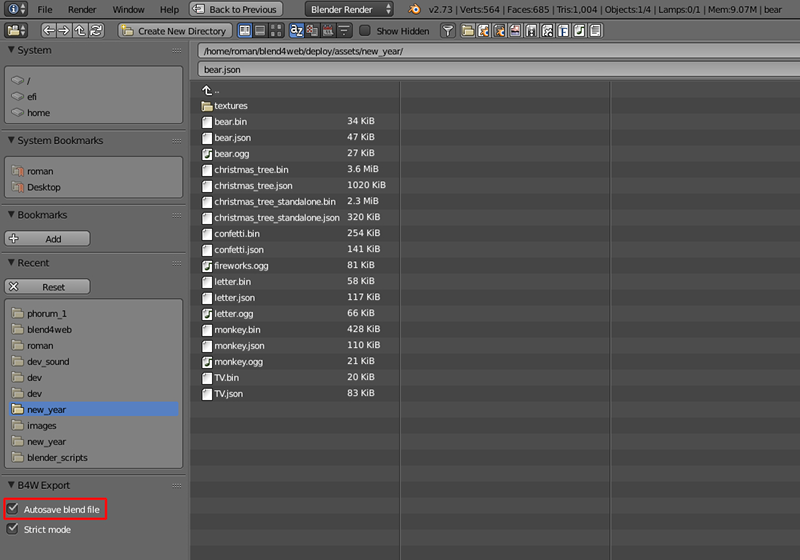

Autosave blend File

Автосохранение файла, из которого осуществляется экспорт. Включено по умолчанию. Осуществляется непосредственно после экспорта с целью поддержки соответствия между текущим содержимым blend-файла и экспортного файла. Кроме того, для удобства в blend-файле сохраняется относительный путь к экспортному файлу.

_images/addon_save_mode.png

Strict Mode

Данный режим блокирует экспорт при наличии ошибок и сообщений, требующих внимания пользователя. Режим включается при выставлении опции Strict Mode в меню экспорта:

_images/addon_strict_mode.png

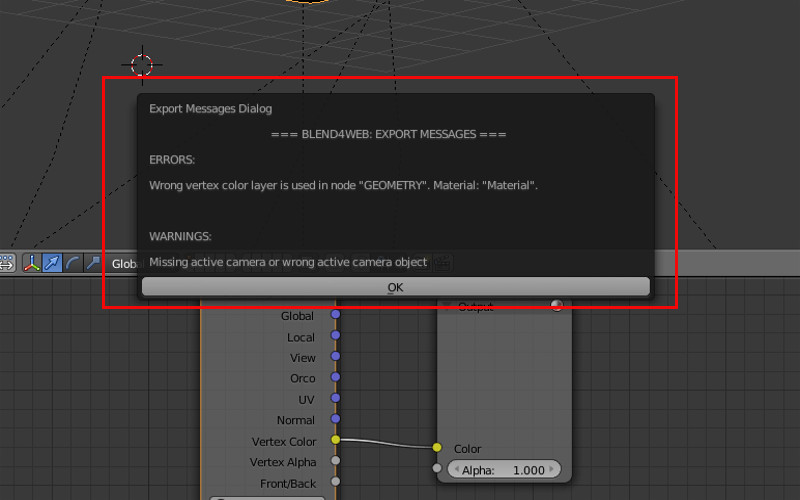

При наличии некритических ошибок экспорта или сообщений, требующих внимания пользователя, вашему вниманию будет представлено диалоговое окно вида:

_images/addon_messages.png

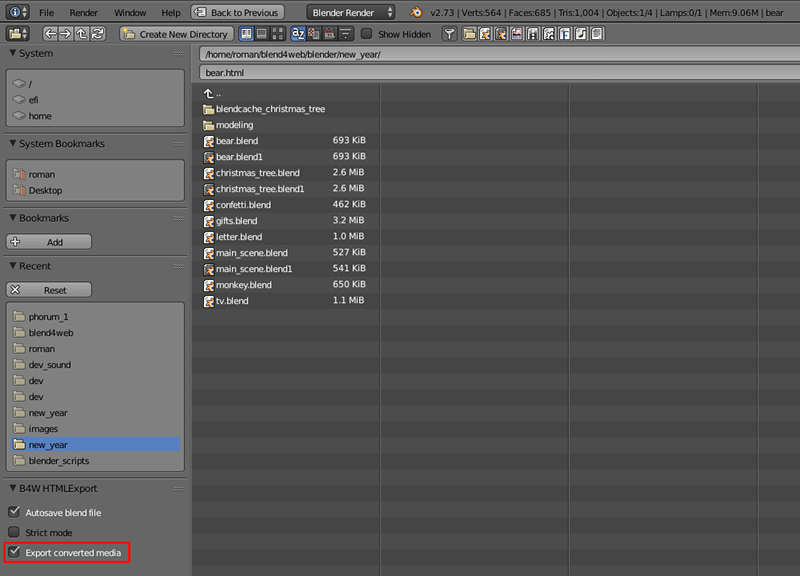

Export Converted Media

Опция доступна при html-экспорте. Включение данного режима экспорта позволяет записать в HTML файл конвертированные медиафайлы разных форматов. Это необходимо использовать при создании кроссбраузерных и кроссплатформенных приложений при html-экспорте. При этом в html-файл будут записываться файлы, созданные с использованием нашего конвертера.

_images/addon_media_data.png

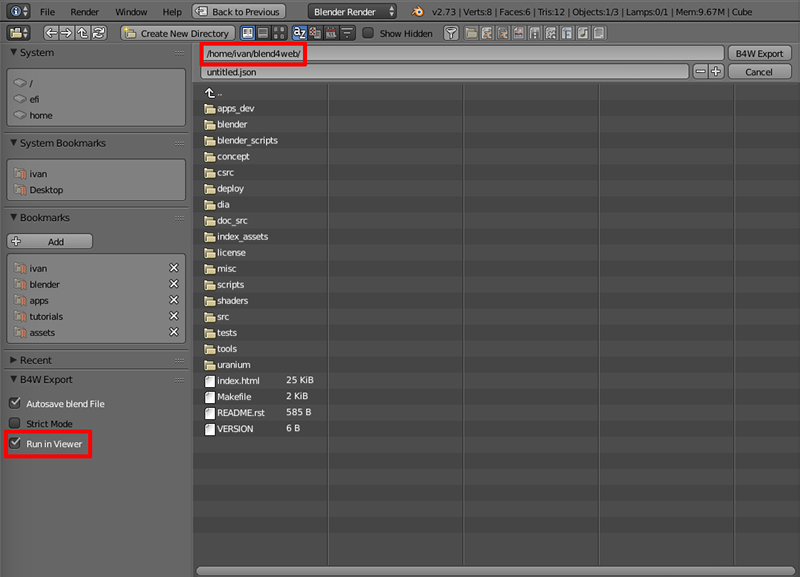

Run in Viewer

Автоматически запустить просмотрщик сцен и добавить в него экспортируемую сцену.

При использовании локального сервера разработки, имеется возможность открыть сцену, экспортированную в формате .json, в просмотрщике сцен. Для этого при экспорте необходимо выбрать любой путь, лежащий внутри файловой структуры Blend4Web SDK.

В качестве директории для экспорта может использоваться созданная пользователем директория внутри Blend4Web SDK. При несоблюдении этого условия опция не будет отображаться в меню экспорта. Также опция не будет отображаться если локальный web-сервер не запущен.

_images/addon_run_in_viewer.png

Ошибки инициализации

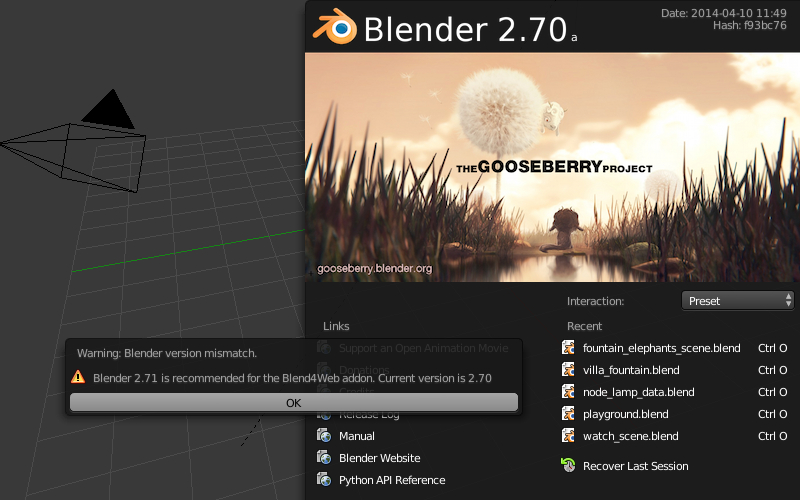

Ошибки инициализации могут проявляться при инициализации аддона, либо при загрузке сцены в Blender. При возникновении появится диалоговое окно с описанием ошибки.

_images/addon_init_error_message.png

Сообщение об ошибке

Причина

Blend4Web initialization error! Add-on is not compatible with the PLATFORM platform.

Ошибка загрузки аддона. Аддон не совместим с платформой PLATFORM.

Warning: Blender version mismatch. Blender VER_REQUIRED is recommended for the Blend4Web add-on. Current version is VER_CURRENT.

Предупреждение о возможной несовместимости с текущей версией Blender. Для работы рекомендуется версия Blender’а VER_REQUIRED. Текущая версия - VER_CURRENT.

Incorrect add-on directory name.

Некорректное имя директории аддона. Структура аддона в архиве была повреждена, либо была нарушена целостность архива.

Ошибки совместимости

Ошибки совместимости версий могут проявиться при просмотре сцены в браузере, если версия аддона, которым был произведен экспорт сцены, не соответствует версии движка Blend4Web, который пытается эту сцену загрузить, а также если .bin-файл не соответствует .json-файлу.

Версия движка сильно устарела по сравнению с версией аддона, которым был произведен экспорт сцены. Сцена не будет загружена. Рекомендуется использовать последнюю версию движка и аддона.

Сообщение об ошибке

Причина

JSON version is too old relative to B4W engine: VER_OLD, required: VER_NEW. Reexport scene with the latest B4W add-on to fix it.

Версия аддона, которым была экспортирована сцена, сильно устарела: VER_OLD, движком требуется - VER_NEW. Сцена не будет загружена. Рекомендуется переэкспортировать сцену аддоном последней версии, а также использовать последнюю версию движка.

JSON version is a bit old relative to B4W engine: VER_OLD, required: VER_NEW. Some compatibility issues can occur. Reexport scene with the latest B4W add-on to fix it.

Версия аддона, которым была экспортирована сцена, немного устарела: VER_OLD, движком требуется - VER_NEW. Сцена будет загружена, однако возможны различные ошибки. Рекомендуется переэкспортировать сцену аддоном последней версии, а также использовать последнюю версию движка.

B4W engine version is too old relative to JSON. Can’t load the scene. Update your engine version to fix it.

Версия движка сильно устарела по сравнению с версией аддона, которым был произведен экспорт сцены. Сцена не будет загружена. Рекомендуется использовать последнюю версию движка и аддона.

B4W engine version is a bit old relative to JSON. Some compatibility issues can occur. Update your engine version to fix it.

Версия движка немного устарела по сравнению с версией аддона, которым был произведен экспорт сцены. Сцена будет загружена, однако возможны различные ошибки. Рекомендуется использовать последнюю версию движка и аддона.

BIN version does not match to JSON version: VER_BIN, required: VER_JSON. Couldn’t load the scene. Reexport scene to fix it.

Версия загружаемого .bin-файла сильно устарела по сравнению с .json-файлом: VER_BIN, версия .json-файла: VER_JSON. Сцена не будет загружена. Рекомендуется переэкспортировать сцену.

BIN version does not match to JSON version: VER_BIN, required: VER_JSON. Some compatibility issues can occur. Reexport scene to fix it.

Версия загружаемого .bin-файла немного устарела по сравнению с .json-файлом: VER_BIN, версия .json-файла: VER_JSON. Могут возникнуть ошибки несовместимости. Рекомендуется переэкспортировать сцену.

Критические ошибки экспорта

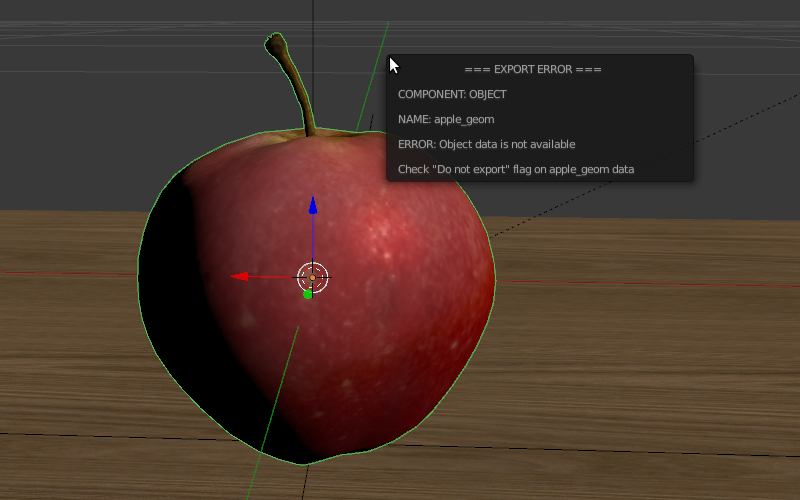

При возникновении ошибок во время экспорта появляется диалоговое окно BLEND4WEB EXPORT ERROR с описанием проблемы:

COMPONENT - тип компонента (объект, меш, материал, текстура и т.д.), при экспорте которого произошла ошибка.

NAME - имя компонента.

ERROR - краткое описание возникшей проблемы на англ. языке.

_images/addon_error_message.png

Сообщение об ошибке

Причина

Dupli group error; Objects from the GROUP_NAME dupli group on the OBJECT_NAME object cannot be exported

Ни один из объектов группы GROUP_NAME, выбранной для дублирования на объекте OBJECT_NAME, не экспортируется. Требуется разрешить экспорт хотя бы одного из объектов группы, либо убрать дублирование группой.

Export to different disk is forbidden

Не разрешен экспорт в директорию, находящуюся на другом диске

Incompatible objects with a shared mesh; The OBJECT_NAME object has both vertex groups and a shared mesh

Несовместимые объекты с общим мешем. Не допускается экспорт объекта с общим мешем и вертексными группами. Исключения: экспорт возможен, если на объекте включены опции Apply modifiers, Export vertex animation, Export edited normals, Apply Scale and Modifiers (т.к. в этом случае при экспорте происходит полное копирование мешей).

Incomplete mesh; Material slot is empty

Неполный меш: пустой слот материала.

Incomplete vehicle. The NAME vehicle doesn’t have any chassis or hull

Моделируемое средство передвижения NAME является незавершенным: оно должно содержать один элемент Chassis или Hull.

Incomplete vehicle. The NAME vehicle requires at least one bob

Моделируемое средство передвижения NAME является незавершенным: оно должно содержать хотя бы один элемент Bob.

Incomplete vehicle. The NAME vehicle requires at least one wheel

Моделируемое средство передвижения NAME является незавершенным: оно должно содержать хотя бы один элемент wheel.

Incorrect mesh; Corrupted file: Wrong group indices

Меш содержит вершины, привязанные к несуществующей группе.

Incorrect mesh; Corrupted file: Wrong vertice positions

Поврежденный файл: некорректное значение координаты вертекса.

Incorrect mesh; Corrupted file: Wrong normals

Поврежденный файл: некорректное значение нормали.

Incorrect mesh; Corrupted file: Wrong tangents

Поврежденный файл: некорректное значение тангенты.

Incorrect mesh; Corrupted file: Wrong texture coordinates

Поврежденный файл: некорректное значение текстурной координаты.

Incorrect mesh; Corrupted file: Wrong vertex group weights

Поврежденный файл: некорректное значение веса вертекса в вертексной группе.

Incorrect mesh; Corrupted file: Wrong vertex color values

Поврежденный файл: некорректное значение вертексного цвета.

Incorrect vertex animation; Object has no vertex animation

Включен экспорт вертексной анимации для объекта, но ни одной анимации не имеется.

Incorrect vertex animation; Unbaked “ANIM_NAME” vertex animation

Включен экспорт вертексной анимации для меша, но анимация ANIM_NAME не содержит ни одного кадра.

Loading of resources from different disk is forbidden

Не разрешен экспорт ресурсов из директории, находящейся на другом диске.

The material has a normal map but doesn’t have any material nodes

Нодовый материал использует Normal Mapping, но не имеет ноды Material.

The mesh has a UV map but has no exported material

Меш имеет текстурную развертку, но не имеет материала, который бы экспортировался.

The mesh has a vertex color layer but has no exported material

Меш имеет слой вертексного цвета, но не имеет материала, который бы экспортировался.

No such file or directory

Данная директория не существует.

Object constraint has no target

Для ограничителя объекта (вкладка Object Constraints) не установлено свойство Target Object.

Particle system error; Dupli group isn’t specified Particle system error: no group is selected as a particle..
Particle system error; Dupli object isn’t specified

Ошибка системы частиц. Не выбран объект, используемый в качестве частицы.

Particle system error; Dupli object OBJECT_NAME doesn’t export

Ошибка системы частиц. Объект OBJECT_NAME, выбранный в качестве частицы, не экспортируется (на нем выбрана опция Do not export).

Particle system error; The GROUP_NAME dupli group contains no valid object for export

Ошибка системы частиц. Ни один подходящий объект из группы GROUP_NAME, выбранной в качестве частицы, не экспортируется. Либо на таких объектах выбрана опция Do not export, либо объекты имеют неподходящий тип. Поддерживаемые типы: MESH.

Particle system error. Unsupported render type TYPE for the EMITTER/HAIR particles PSYS_NAME on object NAME. Particle system removed.

Ошибка системы частиц. Неподдерживаемый тип рендера TYPE для EMITTER/HAIR системы частиц с именем PSYS_NAME, находящейся на объекте NAME. Система частиц удалена.

Particle system error; Wrong dupli object type TYPE_NAME

Ошибка системы частиц. В качестве частицы выбран объект неподходящего типа. Поддерживаемые типы: MESH.

Permission denied

Нет прав доступа к текущей директории.

Wrong edited normals count; It doesn’t match with the mesh vertices count

Число редактируемых нормалей не совпадает с числом вершин меша. Требуется сделать Clean Up либо Save в панели B4W Vertex Normals Editor.

Wrong overridden bounding box; Check the mesh’s bounding box values

Указаны неверные размеры при переопределении BoundingBox для меша: минимальное значение больше максимального для хотя бы одного из измерений.

Wrong vertex animation vertices count; It doesn’t match with the mesh vertices count for “ANIM_NAME”

Включен экспорт вертексной анимации, но число вершин покадрово в анимации ANIM_NAME не совпадает с числом вершин меша. Возможное решение - “перезапекание” анимации.

Некритические ошибки экспорта

В отличие от критических ошибок экспорта, рассмотренных ранее, данные ошибки не препятствуют экспорту, однако могут приводить к некорректному отображению сцен. Сообщения выводятся в консоли браузера (горячая клавиша F12) при загрузке сцены. Сообщение имеет вид:

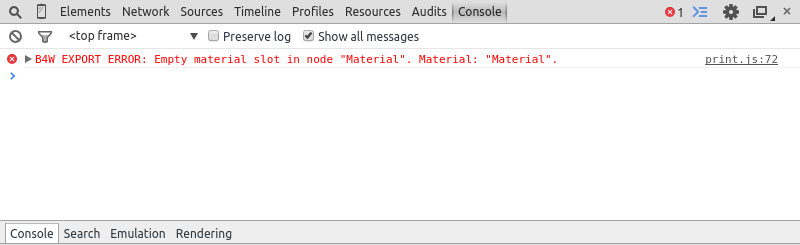

B4W EXPORT ERROR: Сообщение об ошибке

_images/addon_export_error_message.png

Сообщение об ошибке

Причина

Canvas texture ID NAME already exists. Texture NAME.

Данный идентификатор для объекта типа Canvas уже существует.

Empty canvas texture ID for texture NAME.

Пустое поле идентификатора для объекта типа Canvas.

Empty material slot in node “NAME”. Material: “NAME”.

Не задан материал в ноде: “NAME”

Environment map in the “NAME” world texture slot cannot be a movie.

Карта окружения не может быть видео.

Ignoring LODs after empty LOD for the NAME object. All LOD objects that follow the empty slot were ignored (in the LOD objects list for the NAME object).
Incomplete mesh NAME; Dynamic grass vertex colors required by material settings

Неполный меш: специальный материал для ландшафта использует опции Dynamic grass size и/или Dynamic grass color, но у меша нет слоев вертексного цвета с такими именами.

Incomplete mesh; Material settings require vertex colors

Неполный меш: материал меша имеет включенную опцию вертексного цвета (Vertex Color Paint), но у меша нет слоя вертексного цвета.

Некорректный NLA-скрипт. Вместо него будет использоваться стандартная NLA-анимация.

Некорректный NLA-скрипт. Вместо него будет использоваться стандартная NLA-анимация.

Invalid link found in node material. Material: “NAME”.

Нодовый материал с именем “NAME” содержит некорректные связи между нодами.

No image in the NAME texture. [Material: NAME.]

У текстуры отсутствует изображение.

No texture for the NAME particle settings texture slot.

В текстурном слоте системы частиц отсутствует текстура.

No texture in the NAME world texture slot. No texture in the NAME world’s texture slot.
No texture in the texture slot. Material: NAME.

В текстурном слоте материала отсутствует текстура.

Node material invalid: “NAME”. Check sockets compatibility: “FROM_NODE” with “TO_NODE”.

Ошибка нодового материала. Типы входа и выхода связи между нодами FROM_NODE и TO_NODE не соответствуют друг другу.

Object “NAME” hasn’t renderable data. Converted to EMPTY.

Объект с именем “NAME” является вырожденным, например, не имеет полигонов, поэтому его тип изменён на EMPTY.

Object “NAME” has the mesh with shape keys. The property “Relative” of mesh has been enabled.

Объект с именем “NAME” имеет меш с опорными фигурами. На меше было включено свойство “Relative”.

Only 2 UV textures are allowed for a mesh; The mesh has N UVs.

Движком поддерживаются только до 2 UV текстур на каждый меш. Меш содержит UV текстуры в количестве N.

Packed media “FILE_NAME” has not been exported to “CONVERTED_FILE_PATH”

Запакованный медиа файл “FILE_NAME” не может быть конвертирован в “CONVERTED_FILE_PATH”. Требуется распаковать файл и произвести конвертацию.

Particle system error for “NAME”; The “NAME” vertex color specified in the from field is missing in the last of the “OBJECT_NAME” object’s vertex colors

Ошибка системы частиц. Вертексный цвет NAME указанный в поле from, отсутствует в эмиттере OBJECT_NAME.

Particle system error for “NAME”; The “NAME” vertex color specified in the to field is missing in the list of the “OBJECT_NAME” object’s vertex colors

Ошибка системы частиц. Вертексный цвет NAME указанный в поле to, отсутствует в объекте OBJECT_NAME, выбранном в качестве частицы.

Particle system error for “NAME”; The “NAME” vertex color specified in the “to field is missing in the “OBJECT_NAME” object (“GROUP_NAME” dupli group)

Ошибка системы частиц. Вертексный цвет NAME указанный в поле to, не присутствует в объекте OBJECT_NAME группы GROUP_NAME, выбранной в качестве частицы.

Particle system error for object “NAME”. Invalid dupli object “OBJECT_NAME”.

Ошибка системы частиц для объекта NAME. Неверный дупли объект OBJECT_NAME.

Sound file is missing in the SPEAKER object “NAME”. Converted to EMPTY.

У объекта типа SPEAKER отсутствует звуковой файл. Тип объекта изменён на EMPTY.

The main scene NAME can not be rendered by another scene. Material NAME has been removed.

Основная сцена NAME не может отображаться другой сценой. Материал NAME был удален.

Анимация NAME содержит дробные значения кадров. Округлено до целых.

Анимация NAME содержит дробные значения кадров. Округлено до целых.

The NAME armature modifier has a proxy object as an armature. Modifier removed.

Модификатор арматуры имеет прокси объект в качестве арматуры.

The NAME armature modifier has no armature object or it is not exported. Modifier removed.

В модификаторе NAME типа Armature не указан объект, либо объект не экспортируется. Модификатор удален.

The NAME curve modifier has no curve object. Modifier removed.

В модификаторе NAME типа Curve не указан объект. Модификатор удален.

The NAME curve modifier has unsupported curve object. Modifier removed.

В модификаторе NAME типа Curve указан неподходящий объект. Модификатор удален.

The NAME object has the NAME armature modifier and a vertex animation. Modifier removed.

Объект NAME имеет вертексную анимацию и арматурный модификатор. Модификатор удален.

The NAME object has the NAME armature modifier. It belongs to a not exported scene. Modifier removed. The NAME object has the NAME armature modifier. It belongs to a not exported scene. Modifier removed.
The NAME LAMP node has no lamp object. Material: NAME.

В ноде NAME типа LAMP не указан подходящий объект.

The NAME node is not supported. The NAME material will be rendered without nodes. Material: NAME.

Нода с данным именем не поддерживается движком, поэтому нодовый материал будет отключён. Чаще всего проблемы подобного рода возникают при использовании нод Cycles.

The NAME object has NAME armature modifier which references the wrong group. Modifier removed.

Объект должен находиться в той же группе, что и арматура или оба объекта должны явно присутствовать на сцене.

TEXTURE_TYPE isn’t supported, WORLD_NAME

TEXTURE_TYPE тип текстуры не поддерживается для мира, WORLD_NAME

Using B4W_REFRACTION node NODE_NAME with incorrect type of Alpha Blend. Material: NAME.

Используется нодовый материал с неправильно заданным свойством Alpha Blend. Допускается значение Alpha sort, Alpha blend и Add при использовании ноды “REFRACTION”.

Wind bending: not all vertex colors exist for “NAME”. Properties were set to default values.

Настройки процедурной анимации деревьев: должны существовать все указанные слои вертексных цветов.

Wind bending: vertex colors weren’t properly assigned for “NAME”. Properties were set to default values.

Настройки процедурной анимации деревьев; должны быть указаны названия всех слоев вертексных цветов (Main stiffness (A), Leaves stiffness (R), Leaves phase (G), Overall stiffness (B)), либо только главного (Main stiffness (A)), либо ни одного из них.

Wrong “Height Map” input for the “NAME” B4W_PARALLAX node. Only link from the TEXTURE node with a non-empty texture is allowed.

На вход “Height Map” ноды NAME типа B4W_PARALLAX подаются некорректные данные. Разрешено подавать только выход из ноды типа TEXTURE с заполненой текстурой.

Wrong texture coordinates type in texture NAME. [Material: NAME.]

Для текстур с изображением (image) поддерживаются следующие типы координат: UV, Normal и Generated.

Прочие сообщения

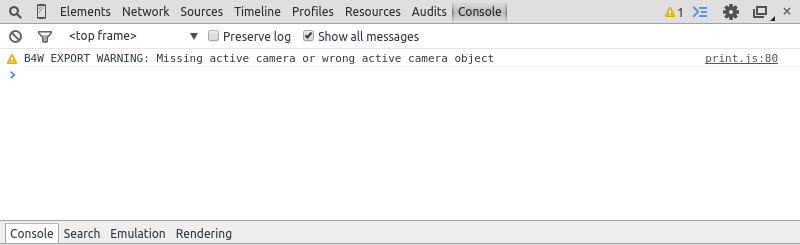

Сообщения выводятся в консоли браузера (горячая клавиша F12) при загрузке сцены. Сообщение имеет вид:

B4W EXPORT WARNING: Сообщение экспорта, требующее внимания пользователя

_images/addon_export_warning_message.png

Сообщение об ошибке

Причина

Missing active camera or wrong active camera object

На сцене отсутствует активная камера (свойство Camera на вкладке Scene).

Missing world or wrong active world object

На сцене должен быть хотя бы один мир.

NAME particle settings has the NAME texture rendering a scene. It has been replaced by the default texture.

NAME система частиц имеет NAME текстуру, которая отображает сцену. Эта текстура была заменена на стандартную.

В анимации NAME нет ни одного канала.

В анимации NAME нет ни одного канала.

The “NAME” camera has unsupported PANORAMIC type. Changed to PERSPECTIVE type.”

Панорамная камера не поддерживается. Будет использована перспективная камера.

Unsupported texture type or texture is missing for Lens Flare material “NAME”

Текстура для материала Lens Flare с именем “NAME” отсутствует или имеет неподдерживаемый формат.

Перевод аддона

Имеется возможность перевести аддон на язык, доступный в Blender’e. Для этого необходимо переименовать файл “empty.po”, находящийся в директории: SDK/blender_scripts/addons/blend4web/locales, на одно из имен, соответствующих таблице:


Имя файла

Язык

ru_RU.po Russian
ja_JP.po Japanese
en_US.po English
nl_NL.po Dutch
it_IT.po Italian
de_DE.po German
fi_FI.po Finnish
sv_SE.po Swedish
fr_FR.po French
es.po Spanish
ca_AD.po Catalan
cs_CZ.po Czech
pt_PT.po Portuguese
zh_CN.po Simplified Chinese
zh_TW.po Traditional Chinese
hr_HR.po Croatian
sr_RS.po Serbian
uk_UA.po Ukrainian
pl_PL.po Polish
ro_RO.po Romanian
ar_EG.po Arabic
bg_BG.po Bulgarian
el_GR.po Greek
ko_KR.po Korean
ne_NP.po Nepali
fa_IR.po Persian
id_ID.po Indonesian
sr_RS@latin.po Serbian Latin
ky_KG.po Kyrgyz
tr_TR.po Turkish
hu_HU.po Hungarian
pt_BR.po Brazilian Portuguese
he_IL.po Hebrew
et_EE.po Estonian
eo.po Esperanto
es_ES.po Spanish from Spain
am_ET.po Amharic
uz_UZ.po Uzbek
uz_UZ@cyrillic.po Uzbek Cyrillic
hi_IN.po Hindi
vi_VN.po Vietnamese

Затем нужно открыть этот файл и написать перевод аддона.

Если вы пишете перевод аддона, вы можете прислать нам ваш .po файл любым доступным способом, чтобы он был включен в состав аддона.
