Интерфейс Blender

Blender - свободный пакет для работы с трёхмерной графикой. Включает средства для моделирования объектов, текстурирования, риггинга и анимации, а также визуализации, композитинга и даже видеомонтажа. Помимо этого, Blender может использоваться и для создания интерактивных приложений, в том числе онлайновых.

Blender - кроссплатформенная программа, одинаково хорошо работающая как в Windows, так и в Linux и macOS.

Интерфейс Blender состоит из нескольких окон. Количество окон и их типы не заданы жёстко; пользователь может настроить интерфейс по своему усмотрению - вручную или выбрав один из готовых вариантов расположения окон из меню Screen Layout в верхней части экрана.

3D View

_images/interface_3dview.png

Главное окно программы. Отображает загруженную 3D-сцену (с точки зрения камеры или с любого другого ракурса). В этом окне создаются, редактируются и анимируются трёхмерные объекты, составляющие сцену.

Это окно открыто по умолчанию.

Timeline

_images/interface_timeline.png

Это окно (обычно оно располагается в нижней части экрана) содержит различные данные об анимации, в том числе текущий кадр, общее количество кадров (т.е., продолжительность анимации в сцене) и ключевые кадры для выбранного объекта. Сами ключевые кадры также создаются в этом окне.

Это окно открыто по умолчанию.

Graph Editor

_images/interface_graph_editor.png

Инструмент для настройки различных аспектов анимации выбранного объекта с помощью f-кривых. Graph Editor может использоваться в Blend4Web точно так же, как в самом Blender.

Dope Sheet

_images/interface_dope_sheet.png

Инструмент для работы с ключевыми кадрами. Может использоваться в Blend4Web точно так же, как в самом Blender.

NLA Editor

_images/interface_nla_editor.png

Инструмент для редактирования нелинейной анимации. Движок Blend4Web поддерживает NLA, а в этой документации им посвящён отдельный раздел.

UV/Image Editor

_images/interface_uv.png

Этот инструмент используется для редактирования UV-карт, а также различных 2D-изображений, в том числе текстур.

UV-карты также поддерживаются в Blend4Web.

Video Sequence Editor

_images/interface_video_sequence_editor.png

Предназначается для монтажа видеофайлов. Полноценный видеоредактор с возможностью загружать файлы, удалять ненужные фрагменты, применять различные эффекты и сохранять результат в итоговое видео. В движке Blend4Web не используется.

Movie Clip Editor

_images/interface_movie_clip_editor.png

Инструмент для редактирования видеороликов. В основном применяется для трекинга камеры и для создания масок. В движке Blend4Web не используется.

Text Editor

_images/interface_text_editor.png

Простой текстовый редактор. Поддерживает перенос слов, подсветку синтаксиса, нумерование строк, поиск и замену и другие функции.

Blend4Web не использует текстовый редактор для редактирования файлов проекта, т.к. специально для этого в состав Менеджера проектов входит отдельный редактор. Однако текстовые файлы, созданные в Text Editor (или импортированные в .blend-файл с его помощью) могут применяться для хранения текстов мета-тэгов в Blend4Web.

Node Editor

_images/interface_node_editor.png

Интерфейс для создания нодовых материалов, текстур и эффектов постобработки. Движок Blend4Web поддерживает нодовые материалы, но не поддерживает нодовые текстуры и постэффекты. Кроме того, Blend4Web использует особый тип нод для создания нодовой логики.

Logic Editor

_images/interface_logic_editor.png

Инструмент для редактирования логических цепочек в Blender Game Engine.

Примечание

Движок Blend4Web не поддерживает Logic Editor. Вместо него применяется похожий, но независимый инструмент: Редактор логики, использующий особый тип нод.

Properties

_images/interface_properties.png

Второе по важности окно программы. Содержит различные параметры, некоторые из которых относятся только к выбранному объекту, другие же затрагивают всю сцену.

Обычно это окно располагается справа от окна 3D View.

Окно Properties включает несколько вкладок, каждая из которых содержит собственную группу параметров. Ниже перечислены все доступные вкладки.

Render

_images/interface_render.png

Эта вкладка содержит параметры визуализации.

В режиме Blend4Web вкладка Render содержит набор параметров, несколько отличный от стандартного. Эти параметры описаны здесь

Render Layers

_images/interface_render_layers.png

С помощью этой вкладки визуализированное изображение можно разделить на несколько «слоёв» (диффузные цвета, тени, нормали и пр.), которые затем можно использовать для композитинга в Blender или в другой программе. В движке Blend4Web эта вкладка не используется.

Scene

_images/interface_scene.png

Содержит различные параметры настройки 3D-сцены.

Эта вкладка поддерживается в Blend4Web, однако включает набор параметров, отличный от стандартного. Эти параметры подробно описаны здесь.

World

_images/interface_world.png

Здесь находятся параметры, контролирующие окружения сцены, в том числе цвета фона, освещение от окружающей среды, настройки тумана и пр.

Эта вкладка также применяется в Blend4Web для настройки окружения. При этом сами параметры несколько отличаются от таковых в Blender. Различия описываются здесь.

Object

_images/interface_object.png

Эта вкладка содержит различные параметры объекта, в том числе его имя, местоположение, группы и др. Параметры объекта активно используются в движке Blend4Web и описаны в особом разделе документации.

Constraints

_images/interface_constraints.png

Ограничители («констрейнты») используются для того, чтобы тем или иным образом ограничить перемещение объекта (например, заставить его двигаться вдоль определённой траектории). Ограничитель используются 3D-художниками с целью упростить создание сложных движений и сделать удобнее сам процесс анимации. На этой вкладке находятся инструменты для добавления ограничителей к выбранному объекту, для дальнейшей настройки ограничителей и их удаления.

Вкладка Constraints может использоваться и в Blend4Web, однако на данный момент движок поддерживает не все ограничители, доступные в Blender. Узнать, как пользоваться ограничителями объектов в Blend4Web, можно в соответствующем разделе.

Modifiers

_images/interface_modifiers.png

Этот список содержит все модификаторы, назначенные выбранному объекту. Здесь же можно добавлять новые модификаторы, а также настраивать и удалять уже имеющиеся.

Движок Blend4Web поддерживает использование модификаторов, однако по умолчанию они не применяются к объектам при экспорте сцены. Применить модификаторы можно при помощи опций Apply Modifiers или Apply Scale and Modifiers.

Data

_images/interface_object_data.png

Эта вкладка содержит информацию о группах вершин, UV-картах, ключах формы и других аналогичных параметрах выбранного объекта. Она поддерживается в Blend4Web и не содержит никаких дополнительных настроек в этом режиме.

Material

_images/interface_material.png

Здесь находятся настройки материала (или нескольких материалов) выбранного объекта.

Движок Blend4Web использует почти такие же настройки материалов, что и Blender. Различия описаны в соответствующей главе.

Texture

_images/interface_texture.png

Эта вкладка предназначается для настройки текстур как для материалов, так и для окружающей среды.

Эта же вкладка применяется для настройки текстур в Blend4Web. Работа с текстурами описана в соответствующем разделе.

Particles

_images/interface_particles.png

Здесь создаются и настраиваются системы частиц.

Частицы поддерживаются и в движке Blend4Web, где они применяются для создания флюидов и копий объектов.

Physics

_images/interface_physics.png

Физические настройки выбранного объекта: назначенная ему физическая модель, ограничивающий объём и др. Физика поддерживается в Blend4Web и описана в отдельной главе.

Outliner

_images/interface_outliner.png

Содержит т.н. scene graph - древовидную структуру, которая объединяет всю информацию, находящуюся в .blend-файле.

По умолчанию это окно расположено в правом верхнем углу окна Blender.

User Preferences

Это окно содержит разнообразные настройки Blender. Настройки подразделяются на несколько категорий; каждая категория занимает одну из вкладок, которые можно переключать в верхней части окна. Набор вкладок включает:

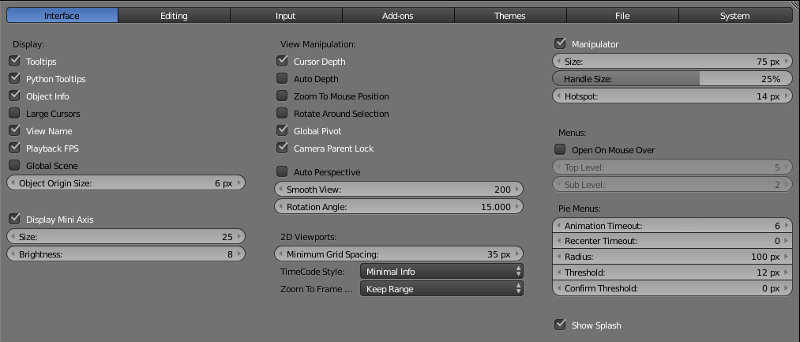

Interface

_images/interface_up_interface.png

Содержит различные настройки интерфейса программы.

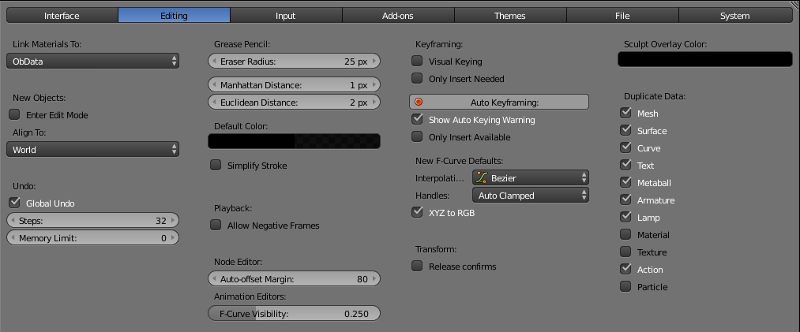

Editing

_images/interface_up_editing.png

Используется для настройки реакций инструментов редактирования на действия пользователя.

Input

_images/interface_up_input.png

Настройки взаимодействия программы с пользователем. Здесь назначаются горячие клавиши, а также реакция Blender на различные события мыши и клавиатуры.

Add-ons

_images/interface_up_addons.png

Эта вкладка предназначена для установки, настройки и удаления аддонов Blender, в том числе аддона Blend4Web.

Themes

_images/interface_up_themes.png

Эта вкладка предназначена для настройки интерфейса и цветовой схемы Blender. Настройку можно выполнить вручную, а можно выбрать одну из существующих тем.

File

_images/interface_up_files.png

На этой вкладке задаются пути по умолчанию для blend-файлов, текстур, отрендеренных изображений и других файлов. Здесь же настраиваются параметры автосохранения.

Поле Scripts на этой вкладке используется для установки движка Blend4Web. Процесс установки подробно описан в соответствующей главе.

System

_images/interface_up_system.png

Системные настройки, в том числе разрешение, устройство рендеринга, параметры окна просмотра, язык интерфейса и пр.

Info

_images/interface_info.png

Панель главного меню и список сообщений об ошибках. Это окно открыто по умолчанию и находится в верхней части экрана (сверху от окна 3D View).

Примечание

По умолчанию список ошибок свёрнут.

Совет

Развернуть его можно, потянув границу окна Info вниз.

File Browser

_images/interface_file_browser.png

Встроенный файловый менеджер, который используется преимущественно для сохранения и загрузки .blend-файлов, а также для импорта и экспорта сцен и медиаданных.

Python Console

_images/interface_python_console.png

Инструмент, предназначенный для продвинутых пользователей, которым требуется гибкость и быстрое исполнение команд. Консоль поддерживает автодополнение и предоставляет полный доступ к API Python.
