Система частиц. Флюиды

Система частиц предназначена для визуализации явлений, обусловленных движением множественных малых объектов, таких как дым, огонь, брызги воды и др.

_images/particles_smoke.png

Необходимым элементом системы частиц является эмиттер - объект, определяющий местоположение и направление исходящего потока частиц.

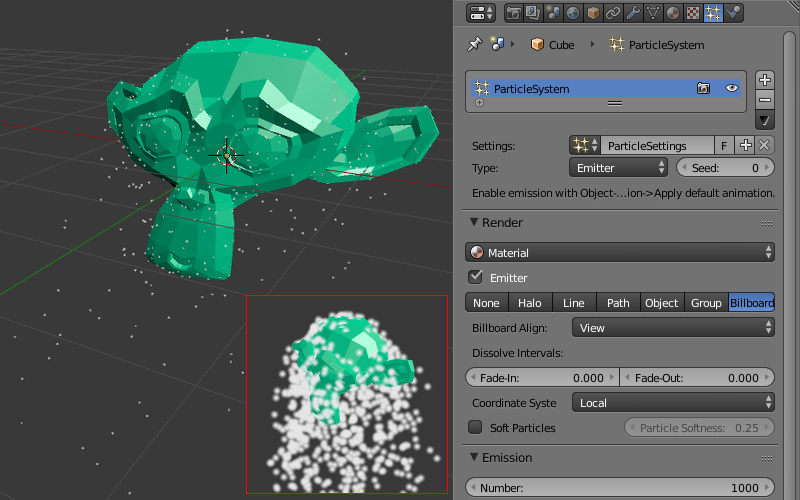

Использование

Необходимые этапы

  1. Добавить на сцену меш - эмиттер.

  2. Создать на эмиттере материал для частиц, например типа Halo. Поддерживается также материал типа Surface с обязательной диффузной текстурой.

  3. Добавить на эмиттере систему частиц.

  4. Инициализировать воспроизведение в движке. Возможны два варианта:

    • “циклическое испускание” - для системы частиц выставить опцию Emission > Cyclic emission, для эмиттера - Animation > Apply Default Animation.

    • “нециклическая анимация” - для эмиттера выставить опцию Animation > Apply Default Animation.

Настройка

Параметры системы частиц настраиваются во вкладке Particles. Поддерживается несколько систем частиц на одном эмиттере.

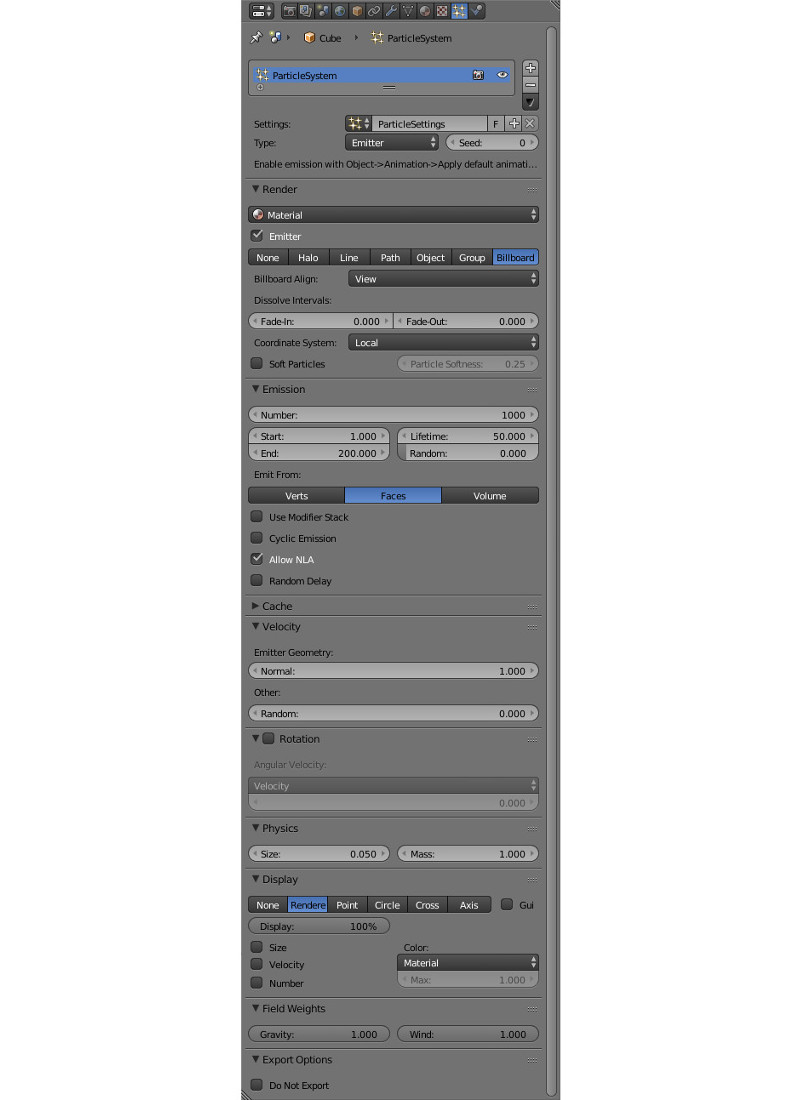

_images/particles_settings_panel.png

Общие настройки

Name

Название системы частиц. Значение по умолчанию “ParticleSystem”.

Settings

Ссылка на блок данных с настройками системы частиц. Блоки данных с настройками могут быть общими для разных систем частиц.

Type

Тип системы частиц: Emitter или Hair. Системы частиц типа Hair используются для создания множественных копий (инстансинга) объектов. Значение по умолчанию Emitter.

Seed

Индекс в таблице случайных чисел, используемых для генерации системы частиц. Значение по умолчанию 0.

Настройки испускания

_images/particles_settings.png
Emission > Number

Количество частиц. Значение по умолчанию 1000.

Emission > Start

Первый кадр, после которого начинается испускание частиц. Значение по умолчанию 1.0.

Emission > End

Последний кадр, после которого прекращается испускание частиц. Значение по умолчанию 200.0.

Emission > Lifetime

Время жизни частиц в кадрах. Значение по умолчанию 50.0.

Emission > Lifetime > Random

Фактор случайности для времени жизни. Значение по умолчанию 0.0.

Emission > Emit From

Источник испускания. Поддерживаются вершины Verts, грани Faces. Значение по умолчанию Faces.

Emission > Cyclic emission

Опция включает циклический режим испускания. Применяется для постоянных эффектов (дым, горение, брызги). Рекомендуется выставить нулевое значение Emission > Start. По умолчанию выключено.

Emission > Allow NLA

Если эта опция включена, испускание частиц может контролироваться с помощью NLA. По умолчанию активировано.

Emission > Random Delay

Опция устанавливает случайный характер времени испускания частиц. По умолчанию выключено.

Настройки направления

Velocity > Emitter Geometry > Normal

Фактор влияния на испускание вдоль нормалей меша эмиттера. Значение по умолчанию 1.0.

Velocity > Other > Random

Фактор случайности для направления испускания. Значение по умолчанию 0.0.

Настройки вращения

Rotation > Angular Velocity > Mode

Режим собственного вращения биллбордов частиц. Система частиц типа Hair поддерживает все типы вращения, а система частиц типа Emitter только Velocity

Rotation > Angular Velocity > Factor

Фактор скорости собственного вращения биллбордов частиц. Значение по умолчанию 0.0.

Настройки физики

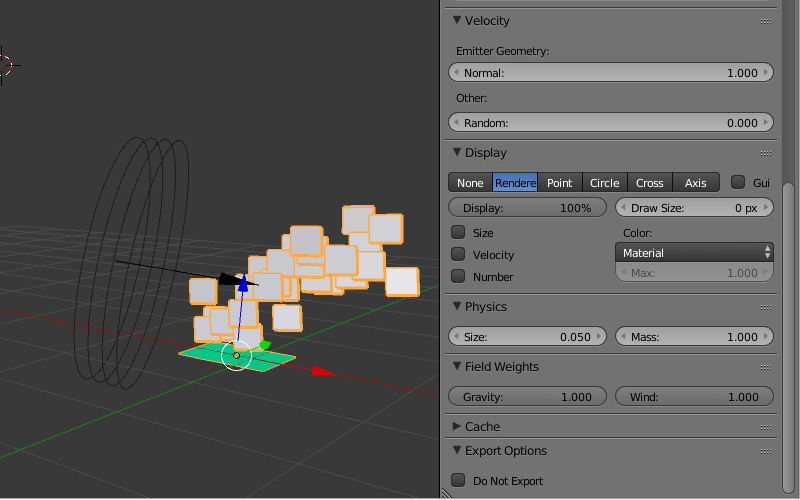

_images/particles_settings2.png
Physics > Type

Тип расчетов физики: No, Newtonian, Keyed, Boids, Fluid. Игнорируется движком. Всегда используется физика Ньютона (Newtonian). Значение по умолчанию Newtonian.

Physics > Size

Размер частиц. Значение по умолчанию 0.05.

Physics > Mass

Масса частиц. Влияет на взаимодействие с силовыми полями (в частности, с ветром). Значение по умолчанию 1.0.

Physics > Forces > Brownian

Экспортируется, но не используется движком.

Настройки отображения

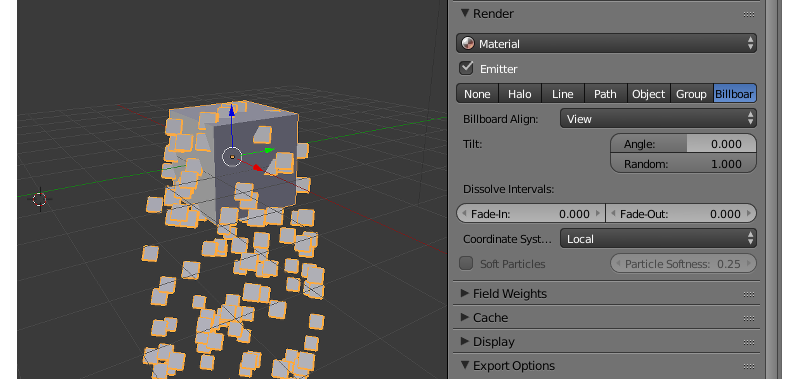

_images/particles_rendering.png
Render > Material

Меню выбора материала частиц. Используется в случае использования эмиттером нескольких материалов. Значение по умолчанию Default Material.

Render > Emitter

Опция включения отображения эмиттера на сцене. По умолчанию включено.

Render > Type

Режим отображения частиц: None, Halo, Line, Path, Object, Group, Billboard. Движком различаются режимы Object и Group, использующиеся для инстансинга объектов и групп объектов, соответственно. Другие режимы игнорируются. Для удобства отображения биллбордов рекомендуется включать режим Billboard. Значение по умолчанию Halo.

Render > Billboard Align

Способ ориентирования биллбордов: View - поворачивать к камере, XY plane, YZ plane, ZX plane - ориентировать в соответствующей плоскости (в мировой системе координат Blender’a). Значение по умолчанию View.

Render > Tilt

Эта группа параметров управляет начальным наклоном биллбордов. Включает два параметра:

Angle

Угол поворота биллбордов. Значение может меняться от -1 до 1. Значение, равное 1, поворачивает биллборд на 180 градусов (т.е., переворачивает его вверх ногами). По умолчанию значение равно нулю.

Random

Случайное изменение угла наклона. Может принимать значения от 0 до 1. По умолчанию равно нулю.

Render > Dissolve Intervals > Fade-in и Fade-out

Начальный и конечный интервалы (в кадрах) для постепенного увеличения и уменьшения прозрачности частиц.

Render > Coordinate System

Система координат испускаемых частиц: Local - использовать локальную систему координат эмиттера, World - использовать мировую систему координат.

Render > Soft Particles

Включает так называемые “Мягкие частицы” билборды которых плавно растворяются при соприкосновении с поверхностями. С помощью слайдера Particle Softness настраивается степень проявленности этого эффекта.

Настройки влияния силовых полей

Field Weights > Gravity

Фактор влияния гравитационного поля (земное притяжение). Значение по умолчанию 1.0.

Field Weights > Wind

Фактор влияния ветра. Необходимо присутствие объекта силового поля (добавляется Add > Force Field) типа Wind (ветер). На систему частиц оказывают также настройки направления и силы ветра. Значение по умолчанию 1.0.

Специальные настройки движка

Export Options > Do not export

Не экспортировать.

Текстуры в системах частиц

Системы частиц поддерживают как стандартные, так и нодовые материалы типа Surface и Halo. При использовании материала типа Halo также поддерживаются все его дополнительные настройки, такие как Rings, Lines и Star Tips.

Текстуры материала частиц

В материалах частиц типа Surface необходимо наличие диффузной текстуры (обычно с альфа-каналом). В меню Mapping > Coordinates выбрать UV. Убедиться, что меш эмиттера имеет развертку.

В материалах частиц типа Halo возможно использование текстуры типа Blend с линейным (Linear) градиентом. В меню Mapping > Coordinates выбрать Strand / Particle. На текстуре необходимо включить использование рампы (Ramp).

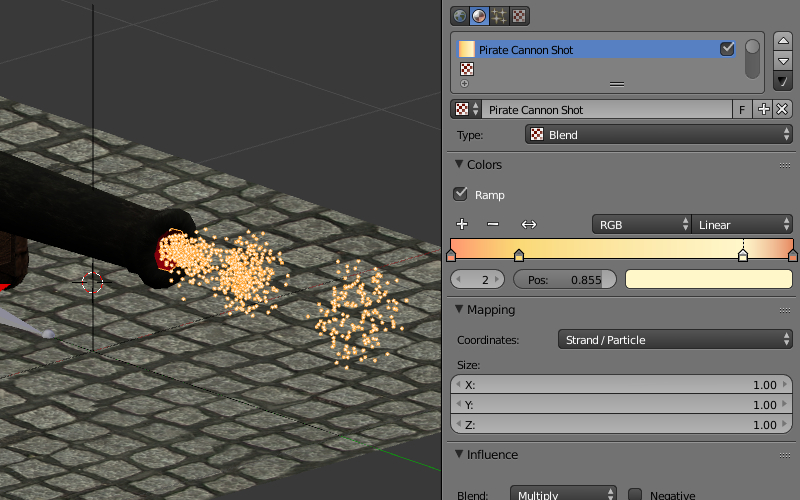

_images/particles_settings_ramp_color.png

Текстуры системы частиц

Для настройки поведения системы частиц могут быть использованы текстуры. В отличие от текстур, используемых материалами частиц, такие текстуры относятся к блоку данных (datablock) системы частиц, а не к блоку данных материала. Чтобы создать текстуру системы частиц, необходимо из вкладки Particles перейти во вкладку Textures, после чего нажать New.

Поддерживаются только текстуры типа Blend с линейным (Linear) градиентом. На текстуре необходимо включить использование рампы (Ramp). Допускается использование до 4 контрольных точек градиента.

На панели Influence необходимо выбрать параметр, на который воздействует текстура. В настоящий момент поддерживается только Size (размер).

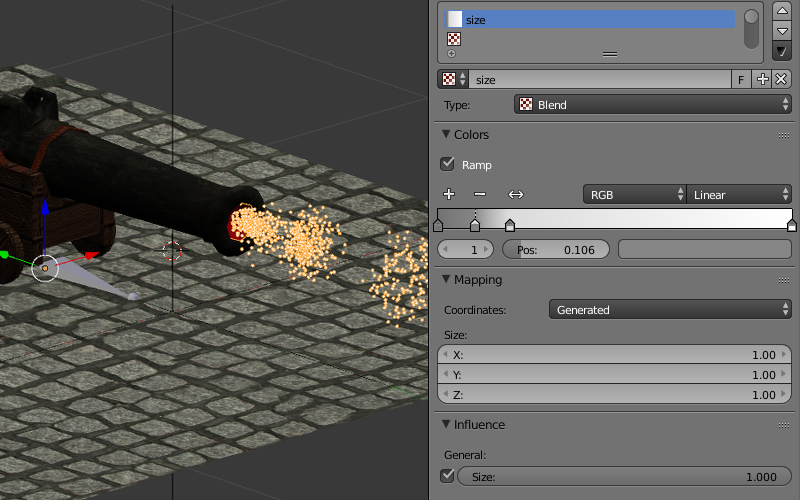

_images/particles_settings_ramp_size.png

Результат применения текстур градиента для материала частиц и для системы частиц:

_images/particles_gun.png

Ссылка на модель
